Motore passo a passo della vite della palla

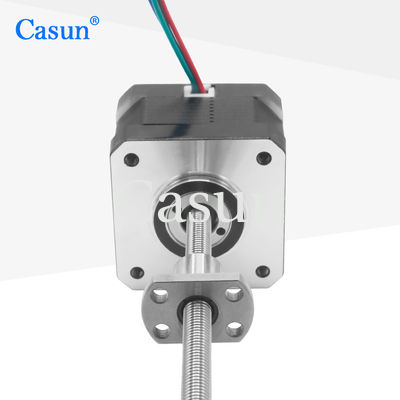

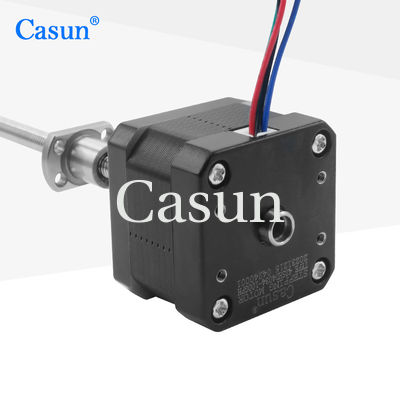

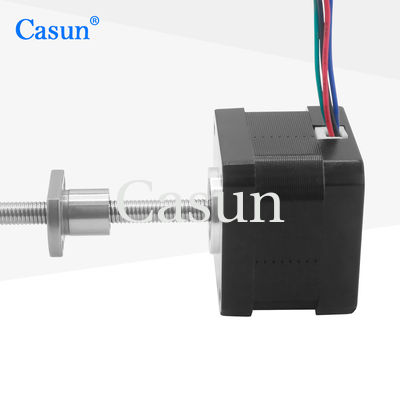

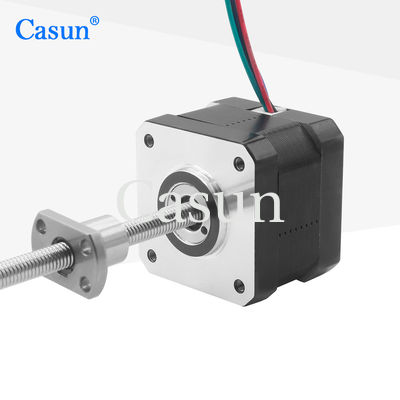

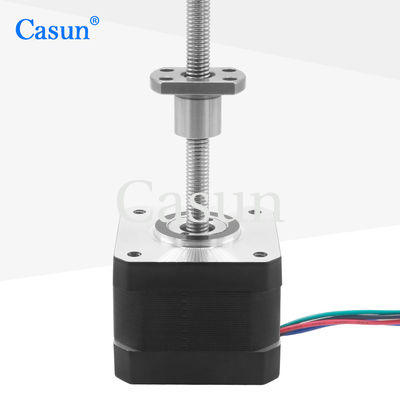

Motore passo a vite a sfera NEMA 17 1.28A per linee di montaggio automatizzate

Motore passo a vite a sfera NEMA 17 1.28A per linee di montaggio automatizzate

Marchio:	Casun
Numero di modello:	42SHD4034-100GPH
moq:	1 pz
Prezzo:	$9.68-$14
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Lunghezza della vite:

100 mm

Corpo:

34MM

Corrente nominale:

1.28A

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

NEMA 17 motore passo a passo a vite a sfera

1.28A motore passo a passo a vite a sfera

Descrizione di prodotto

Motore passo-passo con vite a ricircolo di sfere NEMA 17 1.28A per linee di assemblaggio automatizzate

La vite a ricircolo di sfere può sopportare carichi elevati mantenendo una buona fluidità e precisione di movimento, rendendola adatta per applicazioni gravose. Lavorazioni di precisione, linee di assemblaggio automatizzate, apparecchiature di laboratorio, apparecchiature mediche, stampanti 3D e macchine utensili CNC, ecc.

Caratteristiche principali

Disponibile in versione bipolare o unipolare

Alta precisione, alta efficienza, buona resistenza alla torsione e facile installazione

Personalizzazioni su richiesta

Il nostro team di ingegneri ti contatterà entro 48 ore per fornire la soluzione ottimale

Dimensioni

Specifiche del motore

Specifica	Valore
Angolo di passo	1.8°
Dimensioni del telaio	42 mm
Numero di fasi	2 Fasi
Corrente nominale	1.28A
Coppia di mantenimento	300 mN.m
Resistenza	5.0 ohm
Induttanza	6.2 mH
Inerzia del rotore	38 g-cm²
Peso del motore	0.2 kg
Vite di comando	Vite a ricircolo di sfere SFK0601
Connessione	Bipolare

Specifiche operative

Angolo di passo: 1.8°

Temperatura massima: 80°C massimo

Temperatura ambiente: da -20°C a 50°C

Temperatura di stoccaggio: da -20°C a 100°C

Intervallo di umidità: 85% o inferiore, non condensante

Isolamento del filo magnetico: Classe B 130°C

Resistenza di isolamento: 100M Ohm a 500 VDC

Rigidità dielettrica: 500 VDC per 1 min

Gioco radiale dell'albero: 0.02Max. (carico 450g)

Gioco assiale dell'albero: 0.08Max. (carico 450g)

Forza radiale max.: 28N (20mm dalla flangia)

Forza assiale max.: 10N

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	Albero a D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Albero a D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Albero a D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Albero a D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Albero a D - 24mm	2.1A

Soluzioni personalizzate disponibili

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Pronto a discutere le tue esigenze specifiche?

Richiedi un preventivo
