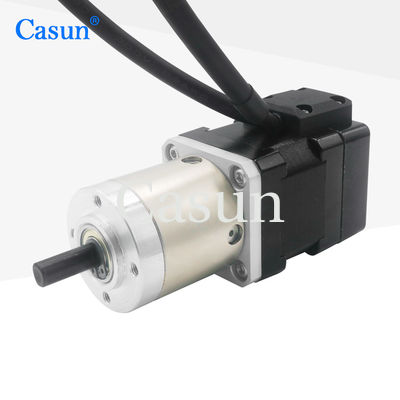

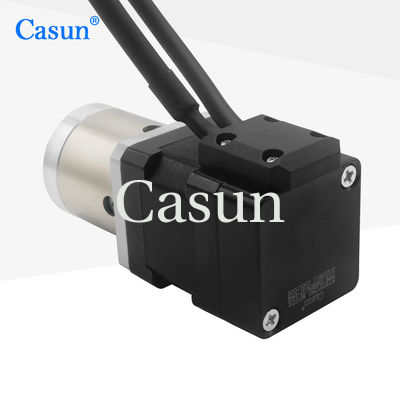

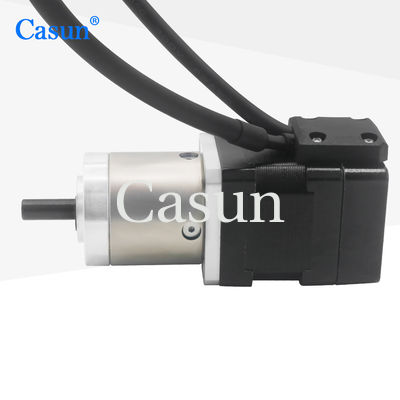

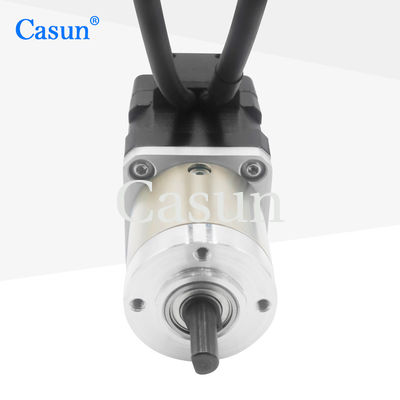

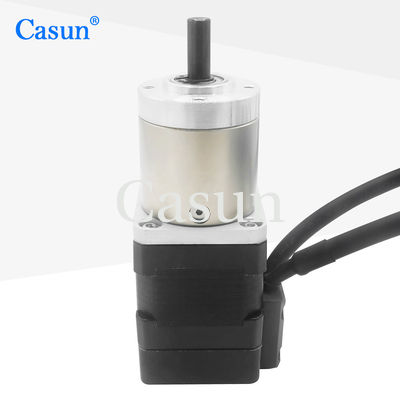

NEMA 14 Motore a passo con codificatore 0.18N.M 1.0A Per PLC

NEMA 14 Motore a passo con codificatore 0.18N.M 1.0A Per PLC

Marchio:	Casun
Numero di modello:	P35SHD4127-19GQ
moq:	1 pz
Prezzo:	$18.9-$24
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Rapporto di attrezzatura:

1:19.2

Coppia di mantenimento:

180mN.m

Filo conduttore:

4 fili

Corrente nominale:

1.0A

Angolo del passo:

1,8°

Efficienza degli attrezzi:

80%

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

NEMA 14 Motore passo a passo con scatola di cambio

1.0A Motore a passo della scatola di cambio

Motore passo a passo a ingranaggi per PLC

Descrizione di prodotto

Motore passo-passo con riduttore NEMA 14 con encoder 0.18N.M 1.0A per PLC

Motore passo-passo con riduttore NEMA 14 con encoder 0.18N.M 1.0A per PLC. Compatibile con i sistemi di controllo esistenti come PLC e controller di movimento, rendendo l'integrazione semplice. Ideale per piccoli sistemi di automazione, pompe dell'acqua, serrature elettriche, scanner di immagini e strumenti di posizionamento di precisione.

Caratteristiche

Versioni bipolari o unipolari disponibili
Molteplici certificazioni internazionali per dispositivi elettrici e high-tech
Servizi di produzione su contratto disponibili
Consulenza ingegneristica entro 48 ore
Adattabile a varie applicazioni

Dimensioni

Specifiche del motore

Angolo di passo	1.8°
Dimensioni del telaio	35 mm
Numero di fasi	2 fasi
Corrente nominale	1.0 A
Coppia di mantenimento	180 mN.m
Resistenza	3.2 ohm
Induttanza	4.5 mH
Inerzia del rotore	18 g-cm²
Peso del motore	0.36 kg
Rapporto di riduzione del riduttore	19.2:1
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo	1.8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 min

Riduttore

Materiale dell'alloggiamento	Metallo
Cuscinetto all'uscita	Cuscinetti a sfera
Carico radiale massimo (12 mm dalla flangia)	≤80N
Carico assiale massimo dell'albero	≤30N
Gioco radiale dell'albero (vicino alla flangia)	≤0.06m
Gioco assiale dell'albero	≤0.3mm
Gioco posteriore a vuoto	≤1.5°

Sottomodelli

Lunghezza motore	Lunghezza riduttore	Rapporto	Efficienza
26 mm
34 mm
40 mm	29.1 mm	3.71	90%
	36.8 mm	13.76	80%
	44.6 mm	51	70%

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
