Luogo di origine | CINESE |
Marca | Casun |
Certificazione | CE,ROSH,ISO |
Numero di modello | 39SHY4001-30 |

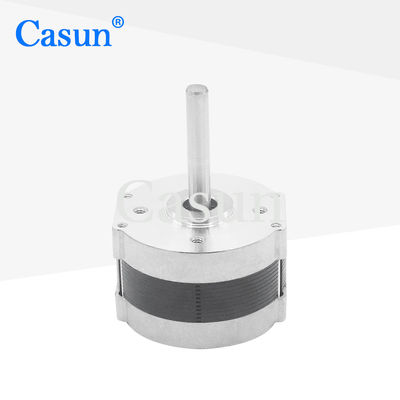

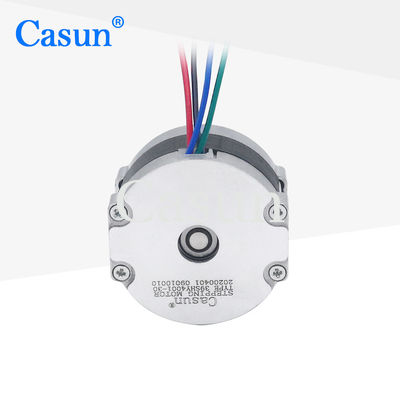

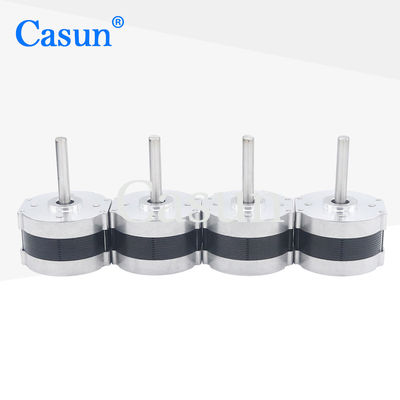

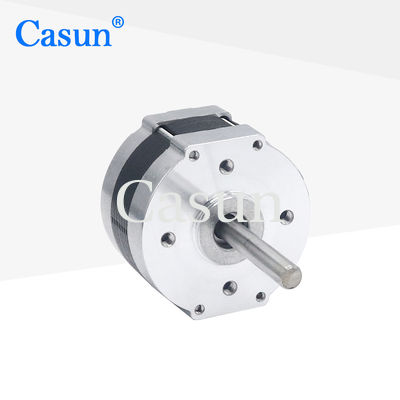

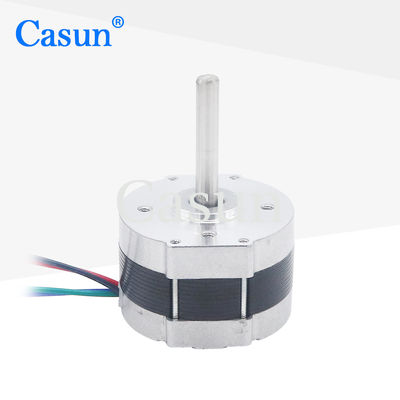

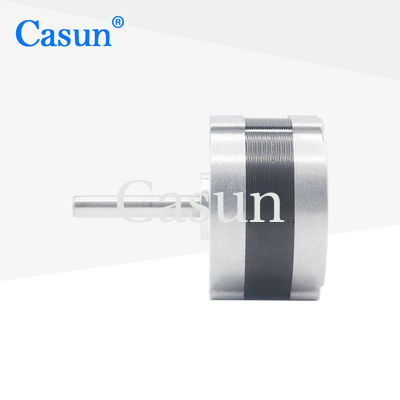

39 mm Ciclo 120mN.M Motore passo a passo a quattro fili 2 fase NEMA 16 CE RoHS Motori a corrente continua
Il motore passo 39mm è un tipo più piccolo di motore passo che ha alcuni vantaggi unici rispetto ad altri motori passo più grandi
Lavorando in modo a basso consumo, è più efficiente dal punto di vista energetico.
Caratteristiche:
Settimo angelo. |
10,8 ° |
Dimensione del telaio |
39 mm |
Numero di fasi |
Fase 2 |
Corrente nominale |
0.4 A |
Torsione di tenuta |
120 mNm |
Resistenza |
230,3 ohm |
Induttanza |
190,8 mH |
Inerzia del rotore |
20 g-cm2 |
Peso del motore |
0.17 kg |
Numero di lead |
4 |
Connessione |
Bipolare |
Apparizione
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Modello | Torsione di tenuta | Angolo di passo | Lunghezza del motore | Tipo di pozzo | Corrente nominale |
39SHD0001-20 | 100 mN.m. | 10,8° | 20 mm | Forno rotondo 20 mm |
0.48A |
39SHD0504-20 | 100 mN.m. | 10,8° | 22 mm | Forno rotondo 20 mm |
0.4A |
39SHD0611-20 | 200 mN.m. | 10,8° | 25 mm | Forno rotondo 20 mm |
0.4A |
39SHD0302-20 | 220 mN.m | 10,8° | 34 mm | Forno rotondo 20 mm |
0.4A |
39SHD0401-24 | 220 mN.m | 10,8° | 38 mm | Forno rotondo 24 mm |
0.4A |
39SHD0801-24B | 220 mN.m | 10,8° | 48 mm | Fabbricazione 24 mm |
0.4A |
