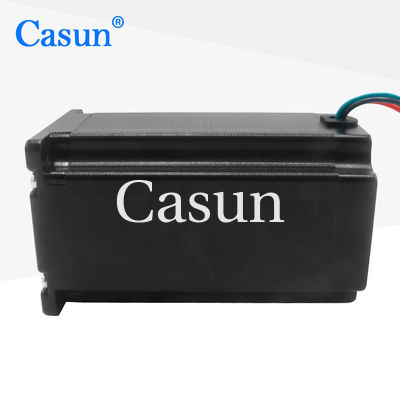

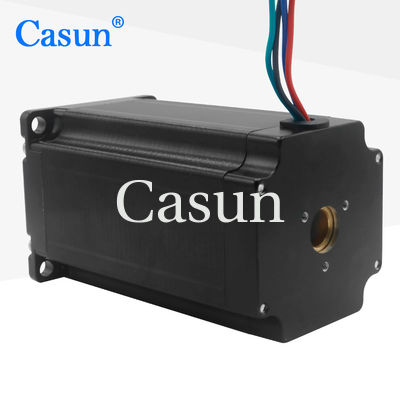

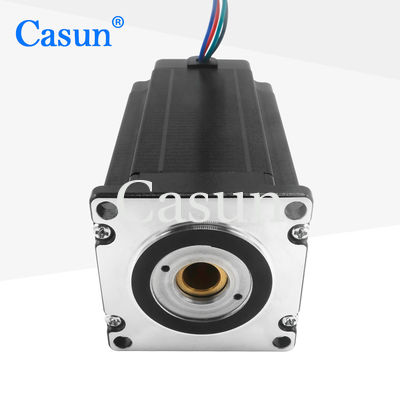

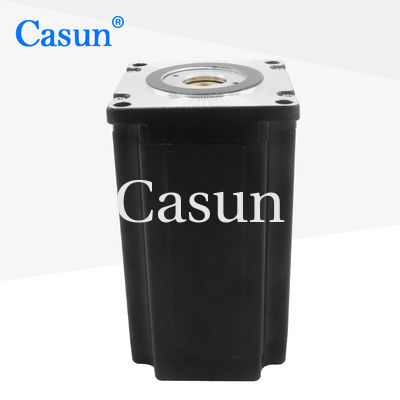

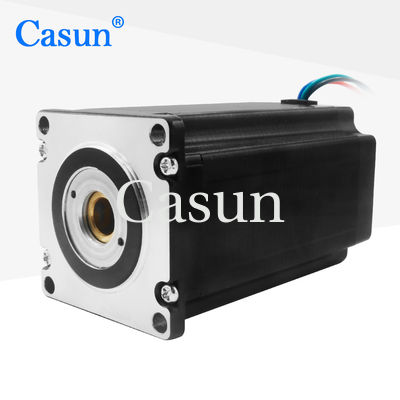

DC Lineare NEMA 23 Motore passo a passo a fuso 100 mm Corpo 4.5A Nc Machine

DC Lineare NEMA 23 Motore passo a passo a fuso 100 mm Corpo 4.5A Nc Machine

Marchio:	Casun
Numero di modello:	57SHD4935-KH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

3000mN.m

Attuale:

4,5 A

Lunghezza del motore:

100 mm

Lancia:

Nessuno

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

NEMA 23 Motore passo a passo a albero cavo

Motore passo a passo a filo cavo lineare a corrente continua

Descrizione di prodotto

DC Lineare NEMA 23 Motore passo a passo a fuso 100 mm Corpo 4.5A Nc Machine

La serie di motori stepper ibridi da 57 mm è disponibile in varie dimensioni e fornisce una forte coppia di trattenimento. Ampiamente utilizzato in settori quali attrezzature di automazione, tecnologia robotica e macchine utensili CNC.

Caratteristiche chiave

Sia la coppia elevata che la precisione

Per apparecchiature elettroniche industriali e apparecchiature industriali ad alta tecnologia

Entro 48 ore, uno dei nostri ingegneri vi contatterà con l'opzione migliore

Garanzia di dieci anni e fiducia nell'acquisto

Ogni modello di motore passo può essere adatto a diversi scenari

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	57 mm
Numero di fasi	Fase 2
Corrente nominale	4.5 A
Torsione di tenuta	3000 mN.m.
Resistenza	10,3 ohm
Induttanza	60,0 mH
Inerzia del rotore	650 g-cm2
Peso del motore	1 kg
Numero di lead	4
Connessione	Bipolare

Aspetto e dimensioni

Specificativi di funzionamento

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Modelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Distanze	Tipo di albero	Corrente nominale
57SHD4013-21B	0.6N.m.	10,8°	41 mm	D Acciaio 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D Acciaio 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D Acciaio 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D Acciaio 21 mm	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 mm	D Flusso 20 mm	3.0A

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, Cavi a piombo con requisiti speciali, connettori, ecc.

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
