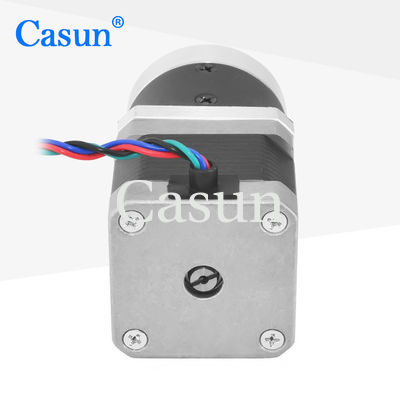

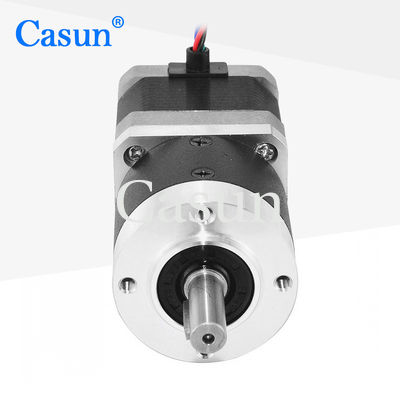

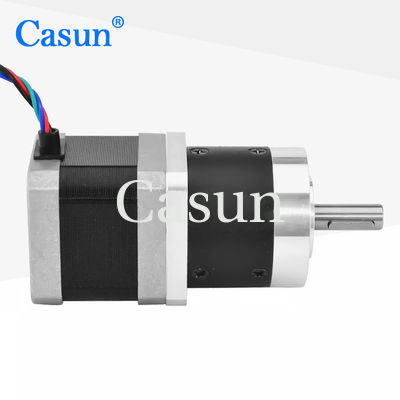

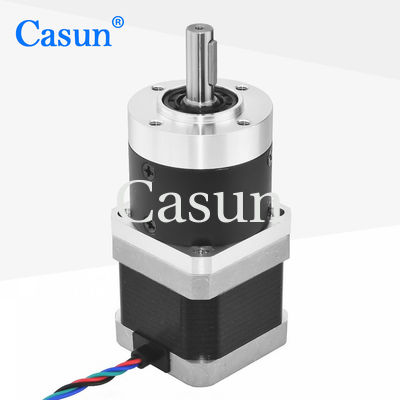

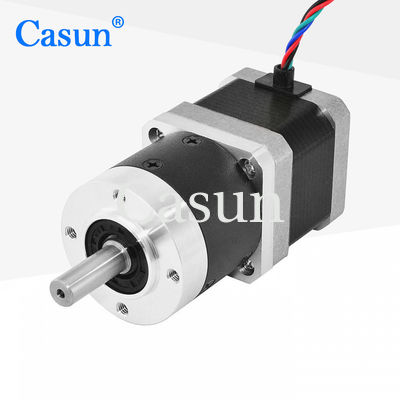

1.68A NEMA 17 Motore passo passo a passo a cambio planetario 10:1 17HS15-1684S-HG10

1.68A NEMA 17 Motore passo passo a passo a cambio planetario 10:1 17HS15-1684S-HG10

Marchio:	Casun
Numero di modello:	42SHD4229-10PLH
moq:	1pc
Prezzo:	$23.3-$26.3
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corpo:

48 mm

Angolo di punto (gradi):

1.8 gradi

Rapporto di riduzione:

10:1

Corrente:

1.68A

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo-passo a cambio planetario

NEMA 17 Motore passo a passo a cambio

Descrizione di prodotto

1.68A NEMA 17 Motore passo passo a passo a cambio planetario 10:1 17HS15-1684S-HG10

Il motore passo a passo a riduzione planetaria NEMA 17 ha caratteristiche operative più fluide, riducendo rumore e vibrazioni.

Ha una distanza di rotazione più bassa e una maggiore precisione di posizionamento ripetuta.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Offriamo servizi su misura e invitiamo la produzione a contratto
Fornire "una vasta gamma di certificazioni internazionali" per le apparecchiature industriali ad alta tecnologia ed elettroniche
Specialista professionale in soluzioni per il sistema di trasmissione
Ogni modello di motore passo è adatto a vari scenari

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.68 A
Torsione di tenuta	390 mNm
Resistenza	1.65 ohm
Induttanza	3.2 mH
Inerzia del rotore	57 g-cm2
Peso del motore	00,9 kg
Rapporto di riduzione degli ingranaggi	10:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetto di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato comprende, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

1.68A NEMA 17 Motore passo passo a passo a cambio planetario 10:1 17HS15-1684S-HG10 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
