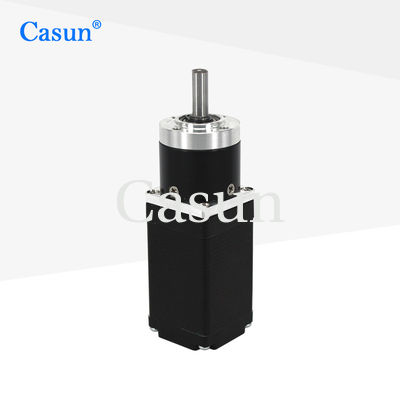

Casun Mini 140mN.M Nema 11 Motore passo a passo a cambio con certificazione CE 8.04V

Casun Mini 140mN.M Nema 11 Motore passo a passo a cambio con certificazione CE 8.04V

Marchio:	Casun
Numero di modello:	28SHD4516-5G
moq:	1 pz
Prezzo:	$22.22-$41.5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Motore passo-passo:

Nema11

Fase:

Coppia di mantenimento:

140mN.m

Tensione nominale:

8.04V

Tasso di corrente:

0.67A

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Mini Nema 11 motore passo passo a cambio

8.04V Nema 11 Motore passo passo a cambio

Descrizione di prodotto

Casun Mini 140mN.M Nema 11 Motore passo a passo a cambio con certificazione CE 8.04V

Casun Mini 140mN.M Nema 11 motore passo passo con certificati CE.04V motore passo a passo a ingranaggi con cambio planetario offre prestazioni potenti in un design compatto.

La serie di motori stepper ibridi da 28 mm fornisce una robusta coppia di tenuta in varie dimensioni.Disponibile in versioni di base o in configurazioni personalizzate per soddisfare requisiti specifici.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.67 A
Torsione di tenuta	140 mNm
Resistenza	12.0 Ω
Induttanza	16.5 mH
Inerzia del rotore	12 g/cm2
Peso del motore	00,4 kg
Rapporto di riduzione degli ingranaggi	5:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ω a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con requisiti speciali, connettori, e altro ancora.

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
