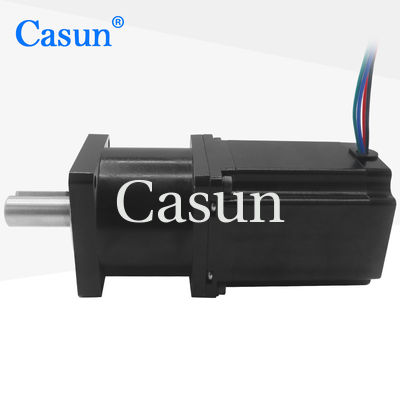

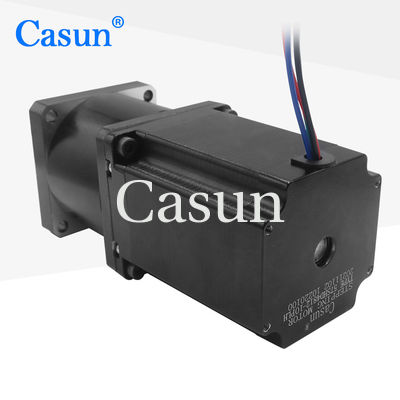

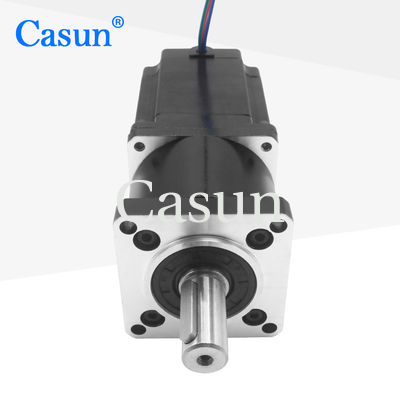

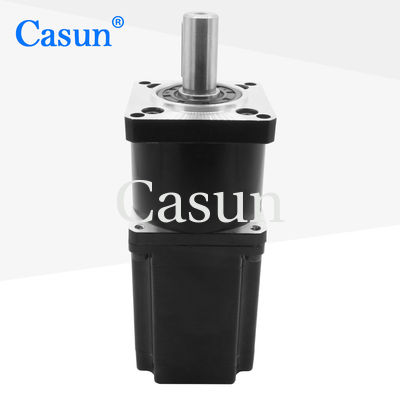

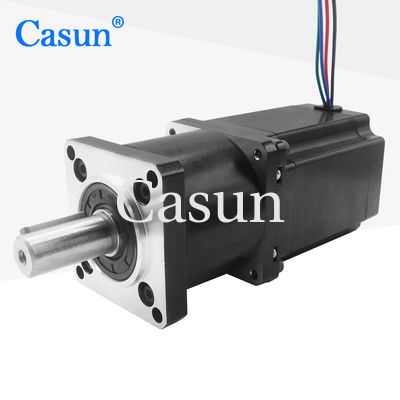

alta velocità NEMA 23 stepper motor con riduttore planetario 2N.M 76mm per dispositivo intelligente

NEMA 23 motore passo a passo con riduttore planetario 2N.M 76mm rapporto corpo 10: 1 per dispositivo intelligente

Aumentando il rapporto di trasmissione del sistema di ingranaggi, la coppia bassa ad alta velocità del motore viene convertita in coppia di uscita ad alta velocità.

Rispetto ad altri tipi di riduttori, i riduttori planetari hanno una maggiore efficienza.

Caratteristiche:

• Disponibili versioni bipolari o unipolari

• Esperienza nella produzione professionale di ricerca e sviluppo

• Disponibile in versioni a singolo o doppio albero

• Omologazione CE e RoHS

• I nostri ingegneri risponderanno entro 48 ore per fornire la migliore soluzione

Specifiche del motore

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetto di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasferimento assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato comprende, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
