Luogo di origine | Cina |
Marca | Casun |
Certificazione | CE,ROHS,ISO |
Numero di modello | 42SHD4419-24Q |
1. 8 gradi Casun ciclo chiuso motore passo 1200mN.M 57x54mm motore passo con Nema 23 motore passo controller

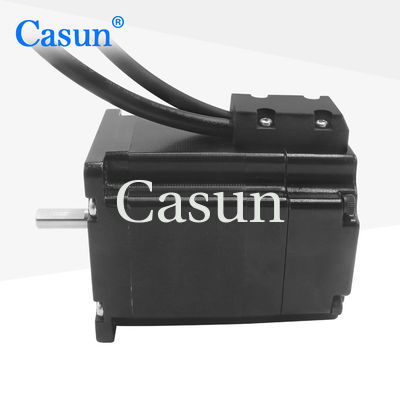

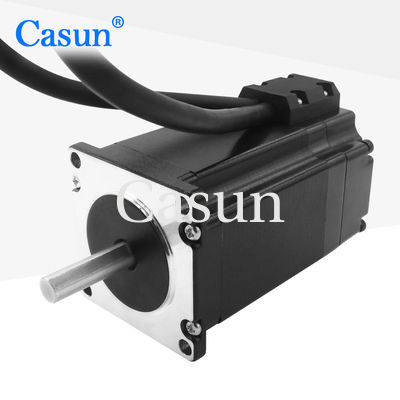

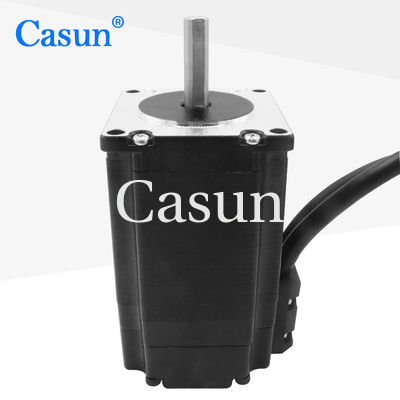

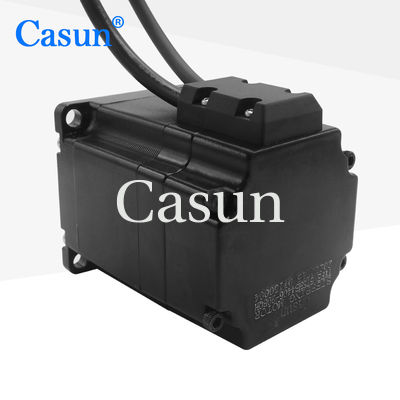

Motore a ciclo chiuso Nema 23 personalizzabile con coppia di tenuta 1200mN.M e omologazione CE
Nema23 motore passo-passo a ciclo chiuso 1200mN.m 4.2Amp con codificatore
Torsione: il motore ha una coppia di tenuta di 1200mN.m (millinewton meter).
Corrente: il motore funziona con una corrente nominale di 4,2 A (Ampere), che indica la corrente massima che il motore può gestire senza surriscaldamento durante il normale funzionamento.
Codificatore: il motore è dotato di un codificatore, che è un dispositivo utilizzato per misurare la posizione e la velocità dell'albero del motore.consentendo il controllo a circuito chiusoQuesto feedback consente una maggiore precisione e controllo della posizione del motore.
Nema23: Nema23 è una dimensione standard del telaio del motore definita dalla National Electrical Manufacturers Association (NEMA).I motori Nema23 hanno una flangia di 2.3 pollici (57,1 mm) e sono comunemente utilizzati in varie applicazioni.
Caratteristiche:
Settimo angelo.
|
10,8 ° |
Dimensione del telaio
|
57 mm |
Numero di fasi
|
Fase 2 |
Corrente nominale
|
4.2Amp |
Torsione di tenuta
|
1200 mN.m. |
Resistenza
|
1.2hm |
Induttanza
|
20,8 mH |
Inerzia del rotore
|
72 g-cm2 |
Peso del motore
|
00,68 kg |
Codificatore Pulso
|
1240 PPS |
Connessione
|
Bipolare |
Motore
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Codatore
può essere personalizzato
Tensione: 5 v
Output: A + A - B + B -
Modello | Torsione di tenuta | Angolo di passo | Distanze | Tipo di pozzo | Corrente nominale |
42SHD4950 | 0.13N.m. | 10,8° | 20 mm | D Flusso 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Flusso 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 10,8° | 40 mm | D Flusso 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D Acciaio 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D Acciaio 24 mm | 2.1A |
