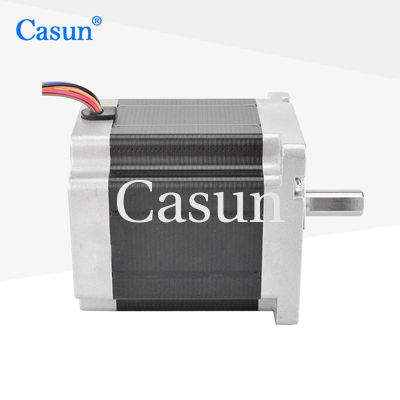

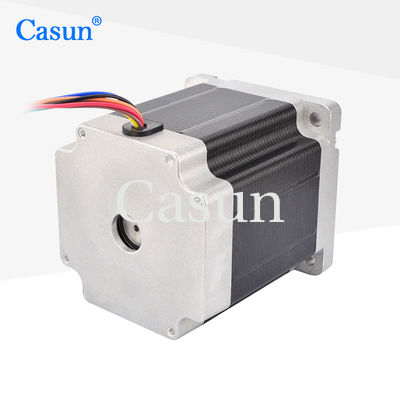

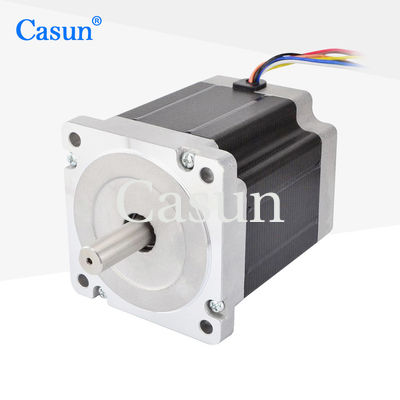

NEMA 34 Motore a passo ibrido 7N.M 98mm Corpo 1,8° per macchine utensili

NEMA 34 Motore a passo ibrido 7N.M 98mm Corpo 1,8° per macchine utensili

Marchio:	Casun
Numero di modello:	86SHD4201-37B
moq:	1 pz
Prezzo:	$9.49-$14
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angolo del passo:

1,8°

Numero della fase:

Corrente nominale:

3.0A

Corpo:

98 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore a passo ibrido NEMA 34

Motore passo-passo ibrido a 98 mm

Descrizione di prodotto

Motore passo-passo ibrido NEMA 34 7N.M Corpo 98mm Angolo 1.8 Gradi per Macchine Utensili

I motori passo-passo NEMA 34 hanno tipicamente un'elevata coppia di uscita e possono fornire potenza sufficiente per azionare carichi pesanti. Il movimento è ottenuto tramite un controllo angolare preciso e ogni passo di movimento è definito con precisione.

Caratteristiche

Versioni bipolari o unipolari disponibili
Offriamo servizi personalizzati e siamo aperti alla produzione su contratto
Ogni modello di motore passo-passo è adatto a diversi scenari
Offerte di servizi personalizzati
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	1.8°
Dimensioni del telaio	86 mm
Numero di fasi	2 Fasi
Corrente nominale	3.0A
Coppia di mantenimento	7N.m
Resistenza	1.5 ohm
Induttanza	15 mH
Inerzia del rotore	1700 g-cm²
Peso del motore	2.9 kg
Numero di conduttori	4
Connessione	Bipolare

Specifiche operative

Angolo di passo	1.8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 min

Sottomodelli

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza	Tipo di albero	Corrente nominale
86SHD4003-32	4.0N.m	1.8°	69mm	Albero scanalato-32mm	4.0A
86SHD4101-32	4.5N.m	1.8°	76mm	Albero scanalato-32mm	4.0A
86SHD4201-37	5.6N.m	1.8°	98mm	Albero scanalato-37mm	4.0A
86SHD4314-37	6.8N.m	1.8°	112mm	Albero scanalato-37mm	5.0A
86SHD4404-37	8.0N.m	1.8°	127mm	Albero scanalato-37mm	5.0A
86SHD4505-37	12.0N.m	1.8°	150mm	Albero scanalato-37mm	5.5A

Servizi di personalizzazione

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti.

Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le vostre esigenze.
