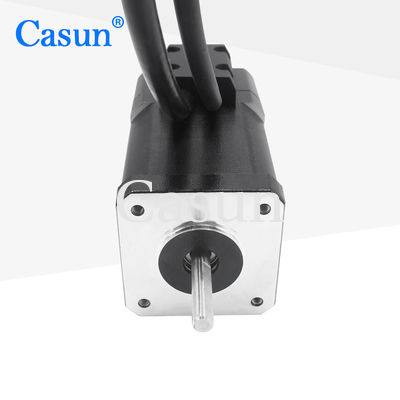

1. 8 gradi Casun a ciclo chiuso passo motore 440mN.M 42x48mm passo motore con Nema 17 passo motore controller
Nema17 Motore passo-passo a ciclo chiuso 440mN.m 1.68Amp con codificatore
Il motore passo-passo Casun a ciclo chiuso di cui ha parlato è un modello specifico con le seguenti specifiche:
Angolo di passo: 1,8 gradi per passo
Torsione di tenuta: 440mN.m
Dimensione: 42x48 mm
Questo motore passo è progettato per fornire un posizionamento e un controllo precisi.L'angolo di passo di 1,8 gradi significa che il motore si muoverà di 1,8 gradi ad ogni passo.Questa risoluzione più fine consente un posizionamento più preciso rispetto ai motori con angoli di passo più grandi.
La coppia di tenuta di 340 mN.m indica la capacità del motore di mantenere la sua posizione quando non è in movimento.
Caratteristiche:
-
Disponibili versioni bipolari o unipolari
-
Costruzione a passo ibrido
-
Disponibile in versioni a singolo o doppio albero
-
Omologazione CE e RoHS
-
Personalizzazioni su richiesta
Specifiche del motore
|
Settimo angelo.
|
10,8 °
|
|
Dimensione del telaio
|
42 mm
|
|
Numero di fasi
|
Fase 4
|
|
Corrente nominale
|
1.68Amp
|
|
Torsione di tenuta
|
440 mN.m.
|
|
Resistenza
|
3.3hm
|
|
Induttanza
|
20,8 mH
|
|
Inerzia del rotore
|
72 g-cm2
|
|
Peso del motore
|
0.38 kg
|
|
Codificatore Pulso
|
400PPR
|
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Motore
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Codatore
può essere personalizzato
Tensione: 5 v
Output: A + A - B + B -
Curve di coppia
Sotto-modelli
| Modello |
Torsione di tenuta |
Angolo di passo |
Distanze |
Tipo di pozzo |
Corrente nominale |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 mm |
D Flusso 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Flusso 20 mm |
0.4A |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 mm |
D Flusso 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D Acciaio 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D Acciaio 24 mm |
2.1A |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Opzioni:
Codificatore. Freno. Casella di cambio.
Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
