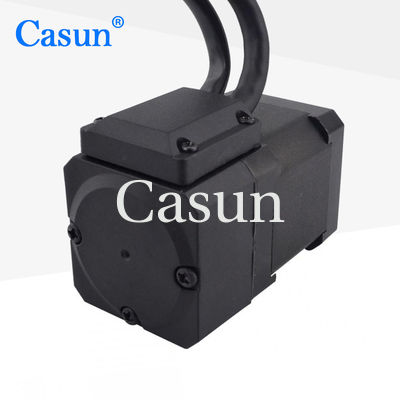

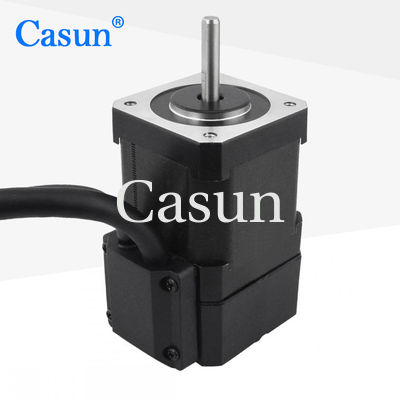

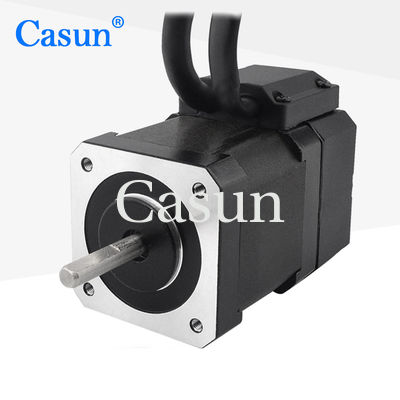

Motore passo nero con codificatore NEMA 17 340mN.M 1000pps 4 fase motore passo

Motore passo nero con codificatore NEMA 17 340mN.M 1000pps 4 fase motore passo

Marchio:	Casun
Numero di modello:	42SHD6433-20B
moq:	1 pz
Prezzo:	$15.54-$30.94
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Corrente / fase:

1.2Amp

Coppia di mantenimento:

340 mN.m

Lunghezza del motore:

48 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

motore passo a passo con il codificatore

4 fase NEMA 17 motore a passo

Descrizione di prodotto

Motore passo-passo nero con encoder NEMA 17 340mN.M 1000pps motore passo-passo a 4 fasi

Motore passo-passo a circuito chiuso Casun 340mN.M 42x48mm Motore passo-passo con controller motore passo-passo NEMA 17. Questo motore passo-passo di precisione presenta un angolo di passo di 1,8 gradi per un posizionamento accurato e una coppia di mantenimento di 340mN.m per prestazioni affidabili.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Specifica	Valore
Angolo di passo	1,8°
Dimensione del telaio	42 mm
Numero di fasi	4 fasi
Corrente nominale	1,2 Ampere
Coppia di mantenimento	340mN.m
Resistenza	3,3Ω
Induttanza	2,8mH
Inerzia del rotore	72g-cm²
Peso del motore	0,38 kg
Impulso dell'encoder	400PPR
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Encoder

Tensione	5V
Uscita	A + A - B + B -
Personalizzazione	Disponibile

Sottomodelli

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza	Tipo di albero	Corrente nominale
42SHD4950	0,13N.m	1,8°	20mm	Albero a D - 20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	Albero a D - 20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	Albero a D - 20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	Albero a D - 24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	Albero a D - 24mm	2,1A

Personalizzazione disponibile

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti.

Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci le tue esigenze.
