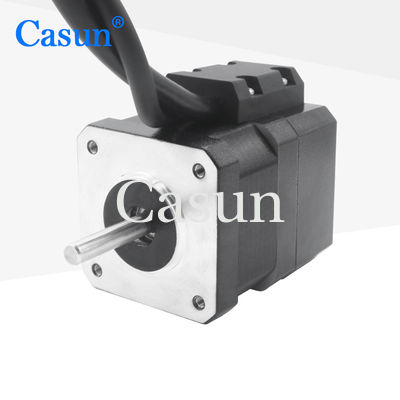

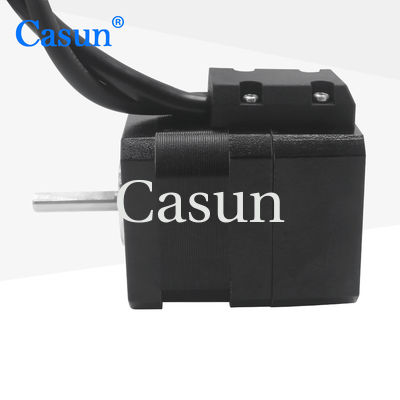

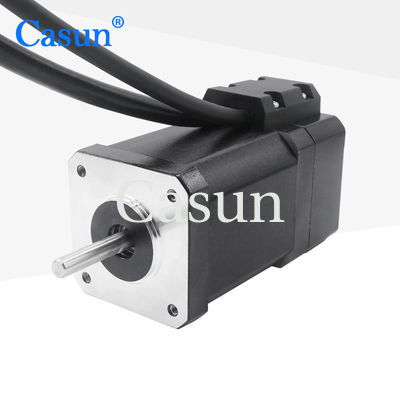

360mN.M 42x40mm Motore passo-passo a ciclo chiuso Nema 17 con 1000 Ppr Encoder per attrezzature di automazione

360mN.M 42x40mm Motore passo-passo a ciclo chiuso Nema 17 con 1000 Ppr Encoder per attrezzature di automazione

Marchio:	Casun
Numero di modello:	42SHD4260-22Q
moq:	1 pz
Prezzo:	$15.54-$30.94
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Corrente / fase:

1.65Amp

Coppia di mantenimento:

360mN.m

Lunghezza del motore:

40 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

360mN.M motore passo-passo a ciclo chiuso

Motore passo-passo a ciclo chiuso Nema 17

Descrizione di prodotto

Motore passo-passo a circuito chiuso 360mN.M 42x40mm Nema 17 con encoder 1000 PPR

Motore passo-passo a circuito chiuso Casun 360mN.M 42x40mm Motore passo-passo con controller per motore passo-passo Nema 17. Questo motore passo-passo con encoder presenta una coppia di mantenimento di 360mN.m ed è progettato per applicazioni di apparecchiature di automazione.

Il design a circuito chiuso incorpora un meccanismo di feedback per garantire un posizionamento accurato, mentre il controller dedicato per motore passo-passo fornisce un controllo preciso su velocità, direzione e posizione.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	1.8°
Dimensione del telaio	42 mm
Numero di fasi	2 Fasi
Corrente nominale	1.65Amp
Coppia di mantenimento	360mN.m
Resistenza	0.72ohm
Induttanza	1.44mH
Inerzia del rotore	57g-cm²
Peso del motore	0.28 kg
Impulsi dell'encoder	1000PPR
Connessione	Bipolare

Specifiche operative

Motore

Angolo di passo	1.8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Encoder

Tensione	5V
Uscita	A + A - B + B -

Sottomodelli

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza	Tipo di albero	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	Albero a D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Albero a D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Albero a D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Albero a D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Albero a D - 24mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti

Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero
