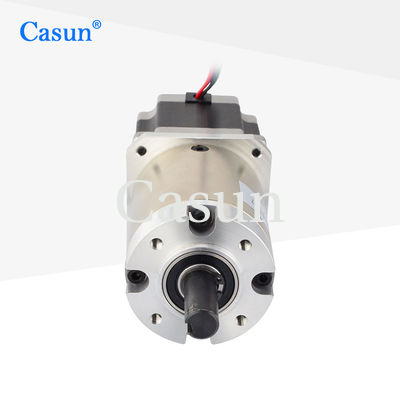

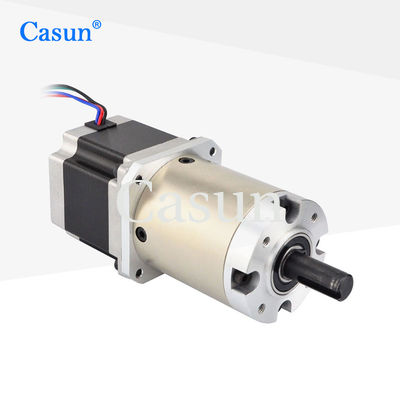

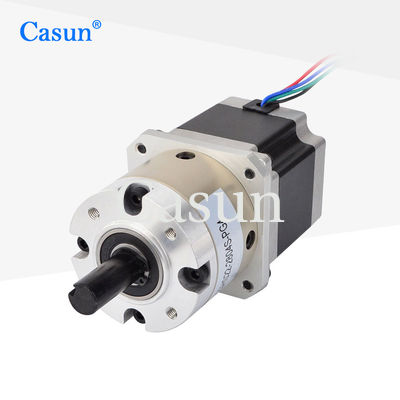

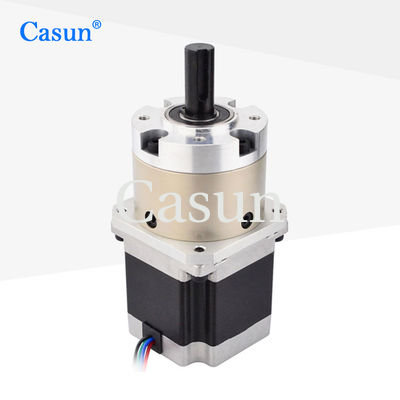

23HS22-280 NEMA 23 Motore passo a passo a ingranaggi planetari per apparecchiature mediche CNC Braccio robotico
Il motore di riduzione NEMA 23 riduce la velocità e aumenta la coppia attraverso un meccanismo di riduzione,che può produrre una coppia maggiore a basse velocità ed è adatta a situazioni in cui è richiesta una coppia elevata.
Ampiamente utilizzato in settori quali macchine utensili, linee di produzione automatizzate, stampanti 3D, ecc.
Caratteristiche:
-
Sono offerte versioni unipolari o bipolari.
-
Fornire "multiplici certificazioni internazionali" per dispositivi elettrici e ad alta tecnologia.
-
Disponibile in versioni a singolo o doppio albero
-
Accettiamo la produzione a contratto e forniamo servizi specializzati.
-
Personalizzazioni su richiesta
Specifiche del motore
|
Settimo angelo.
|
10,8 °
|
|
Dimensione del telaio
|
57 mm
|
|
Numero di fasi
|
Fase 2
|
|
Corrente nominale
|
2.8 A
|
|
Torsione di tenuta
|
1250 mN.m.
|
|
Resistenza
|
0.9 mm
|
|
Induttanza
|
2.5 mH
|
|
Inerzia del rotore
|
260 g-cm2
|
|
Peso del motore
|
1.1 kg
|
|
Rapporto di riduzione degli ingranaggi
|
46.66:1
|
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Motore
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Casella di ingranaggi
Materiale dell'alloggiamento:metallo
Cuscinetto di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 250N
Max.Trasporto assiale dell'albero: ≤ 100N
Riproduzione radiale dell'albero (vicino alla flange): ≤ 0,08 m
Disegno assiale dell'albero: ≤ 0,4 mm
Risposta negativa a carico nullo: ≤ 2,5°
Curve di coppia
Sotto-modelli
| Lunghezza del motore |
Lunghezza della scatola di cambio |
Raio |
Efficienza |
41 mm
54 mm
76 mm
83 mm
100 mm
|
48 mm |
3.6 |
90% |
| 4.25 |
| 60 mm |
12.96 |
80% |
| 15.3 |
| 18.1 |
| 72 mm |
46.66 |
70% |
| 55.08 |
| 65.025 |
| 76.77 |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Opzioni:
Codificatore. Freno. Casella di cambio.
Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
