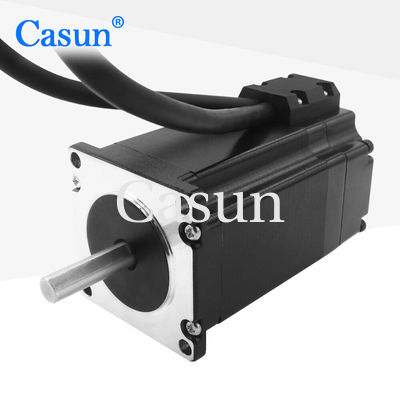

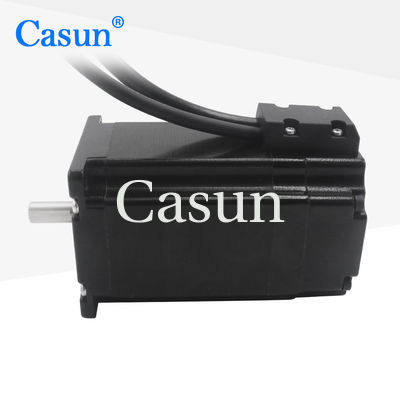

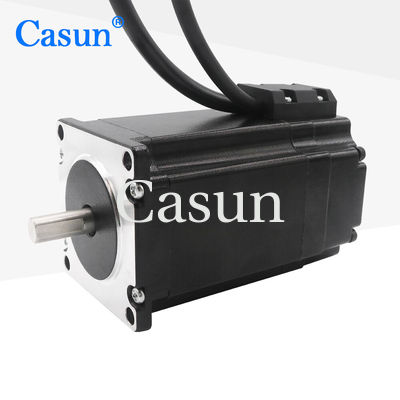

2A Nema 23 motore passo a passo con codificatore 1024ppr 1000mN.M motore passo a passo a ciclo chiuso

2A Nema 23 motore passo a passo con codificatore 1024ppr 1000mN.M motore passo a passo a ciclo chiuso

Marchio:	Casun
Numero di modello:	57SHD0410-21Q
moq:	1 pz
Prezzo:	$19.9-$39.99
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

1n.m

Attuale:

Lunghezza del motore:

54 mm

Lancia:

Lunghezza 21 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

2A Nema 23 motore passo a passo

Motore passo a passo Nema 23 a ciclo chiuso

Descrizione di prodotto

Motore passo-passo Nema 23 da 2A con encoder 1024ppr 1000mN.M motore passo-passo ad anello chiuso

Kit motore passo-passo NEMA 23 da 1N.m ad anello chiuso 1024PPR con encoder magnetico per macchine CNC. Lo standard NEMA 23 definisce le specifiche di dimensioni e montaggio del motore, garantendo la compatibilità con i supporti per motori NEMA 23.

Caratteristiche del prodotto

Prestazioni ad alta coppia e alta precisione
Ideale per apparecchiature dell'industria high-tech e dell'industria elettronica
Disponibile in versioni con albero singolo o doppio
Prodotto da un'affermata azienda cinese con 12 anni di esperienza al servizio di oltre 800 clienti
Produzione professionale di ricerca e sviluppo

Aspetto

Dimensioni

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	86 mm
Numero di fasi	2 Fasi
Corrente nominale	2 A
Coppia di mantenimento	1N.m
Resistenza	1,5 ohm
Induttanza	15 mH
Inerzia del rotore	260 g-cm²
Peso del motore	3,8 kg
Numero di fili	4
Connessione	Bipolare

Specifiche operative

Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo smaltato	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto

Curve di coppia

Sottomodelli

Modello	Coppia di mantenimento (mN.m)	Corrente nominale (A)	Resistenza per fase (Ω)	Induttanza per fase (mH)	Coppia di detent (mN.m)	Inerzia del rotore (g.cm²)	Filo di piombo	Lunghezza motore (mm)
60SHD4201	650	0,6	15	20	50	280	4	45
60SHD4401	1500	2,8	1	3,3	70	450	4	56
60SHD4601	3200	4,2	0,75	3,7	120	580	4	86
60SHD6602	2500	3	1,55	3,7	120	580	4

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero

Richiedi un preventivo
