Luogo di origine | Cina |
Marca | Casun |
Certificazione | CE,ROHS,ISO |
Numero di modello | 42SHD0034-20Q |

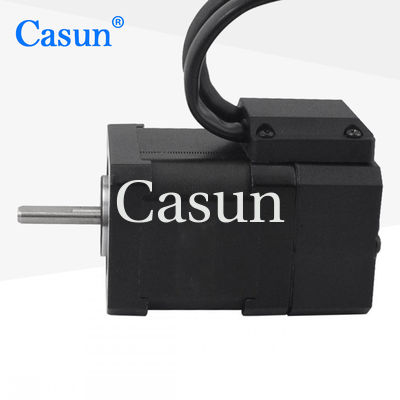

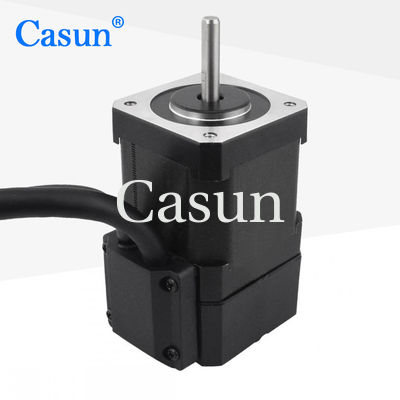

Casun Motor passo a passo a ciclo chiuso 260mN.M 42x34mm Motor passo a passo con Nema 17 Stepper Motor Controller
Nema17 Motore passo-passo a ciclo chiuso 260mN.m 1.26Amp con codificatore
Il motore passo NEMA 17 42x34mm con coppia di 500mN.m e 1024ppr (impulsi per rivoluzione) è un tipo specifico di motore passo comunemente utilizzato in varie applicazioni come la robotica, le stampanti 3D,Macchine CNCDiamo un'occhiata alle specifiche:
NEMA 17: si riferisce alla specifica di dimensioni standard del motore definita dalla National Electrical Manufacturers Association (NEMA).Indica le dimensioni fisiche e il modello di montaggio del motore.
42x34 mm: le dimensioni del motore, specificando il diametro della carrozzeria del motore (42 mm) e la lunghezza 34 mm).
2600mN.m coppia: la coppia è una misura della forza di rotazione del motore.Questa coppia nominale determina la capacità del motore di guidare carichi e superare la resistenza.
1024ppr: PPR sta per impulsi per rotazione, che indica il numero di impulsi elettrici che il motore riceve per completare una rotazione completa.il motore richiede 1024 impulsi per completare una rotazione completa a 360 gradi.
Caratteristiche:
Settimo angelo.
|
10,8 ° |
Dimensione del telaio
|
42 mm |
Numero di fasi
|
Fase 2 |
Corrente nominale
|
1.28Amp |
Torsione di tenuta
|
260 mN.m. |
Resistenza
|
3.2 mm |
Induttanza
|
2.7mH |
Inerzia del rotore
|
12 g-cm2 |
Peso del motore
|
0.23 kg |
Codificatore Pulso
|
1024PPR |
Connessione
|
Bipolare |
Motore
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Codatore
Tensione: 5 v
Output: A + A - B + B -
Modello | Torsione di tenuta | Angolo di passo | Distanze | Tipo di pozzo | Corrente nominale |
42SHD4950 | 0.13N.m. | 10,8° | 20 mm | D Flusso 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Flusso 20 mm | 0.4A |
42SHD0261 | 0.45N.m. | 10,8° | 40 mm | D Flusso 20 mm | 1.68A |
42SHD4425 | 0.59N.m. | 10,8° | 48 mm | D Acciaio 24 mm | 2.0A |
42SHD4813 | 0.8N.m. | 10,8° | 60 mm | D Acciaio 24 mm | 2.1A |
