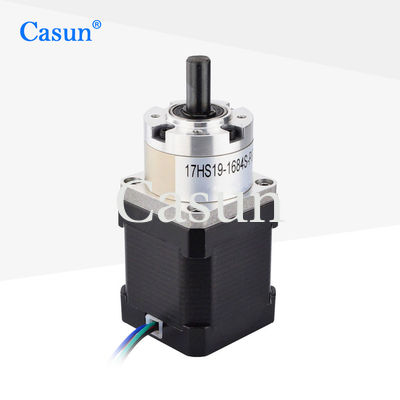

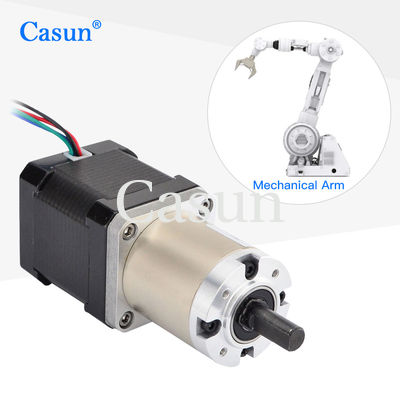

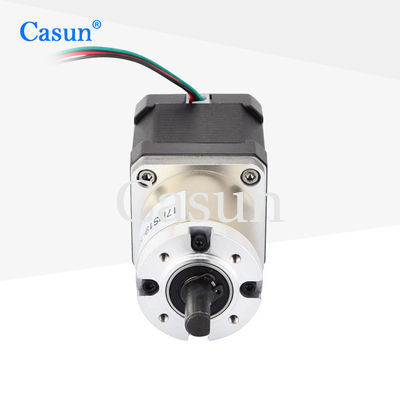

Nema 17 Motore passo riduttore, 42x42x48mm 1,8 grado 2 fase, 440 mN.m Torsione di tenuta
Nema 17 stepper motor 0,67 Amp Dc motor per robot ingranaggi stepper motor
Il motore passo-passo a decelerazione di 42 mm combina le caratteristiche dei motori passo-passo e dei riduttori,che consente un controllo preciso del posizionamento ed è adatto per applicazioni che richiedono un posizionamento di alta precisione.
Il controllo a circuito aperto elimina la necessità di un feedback sulla posizione, riducendo così il consumo di energia.
Caratteristiche:
-
Disponibili versioni bipolari o unipolari
-
Offriamo servizi personalizzati e accettiamo la produzione a contratto. !
-
Disponibile in versioni a singolo o doppio albero
-
Specialista professionale in soluzioni per il sistema di trasmissione
-
Personalizzazioni su richiesta
Specifiche del motore
|
Settimo angelo.
|
10,8 °
|
|
Dimensione del telaio
|
42 mm
|
|
Numero di fasi
|
Fase 2
|
|
Corrente nominale
|
1.68 A
|
|
Torsione di tenuta
|
440 mNm
|
|
Resistenza
|
1.65 mm
|
|
Induttanza
|
20,8 mH
|
|
Inerzia del rotore
|
38 g-cm2
|
|
Peso del motore
|
00,5 kg
|
|
Rapporto di riduzione degli ingranaggi
|
5.18:1
|
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Motore
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Casella di ingranaggi
Materiale dell'alloggiamento:metallo
Cuscinetto di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasporto assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°
Curve di coppia
Sotto-modelli
| Lunghezza del motore |
Lunghezza della scatola di cambio |
Raio |
Efficienza |
34 mm
40 mm
48 mm
60 mm |
27.2 mm |
3.71 |
90% |
| 5.18 |
| 35 mm |
13.76 |
80% |
| 19.2 |
| 26.8 |
| 42.7 mm |
51 |
70% |
| 71 |
| 99.5 |
| 139 |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Opzioni:
Codificatore. Freno. Casella di cambio.
Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
