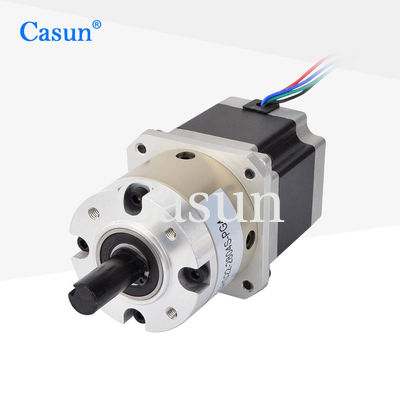

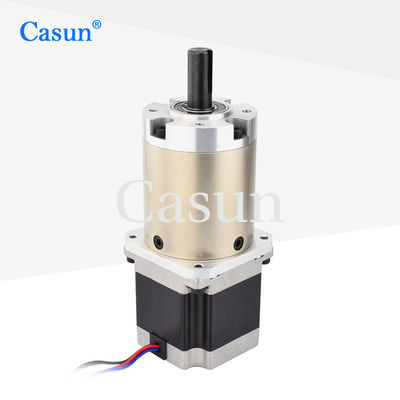

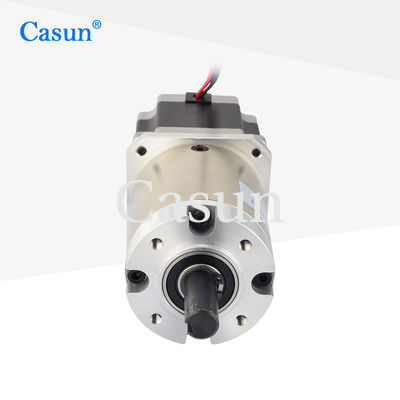

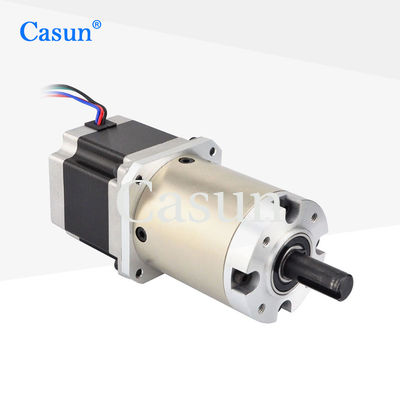

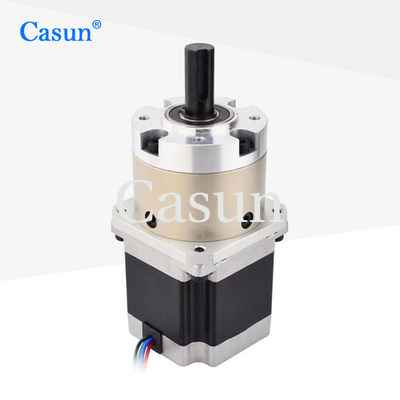

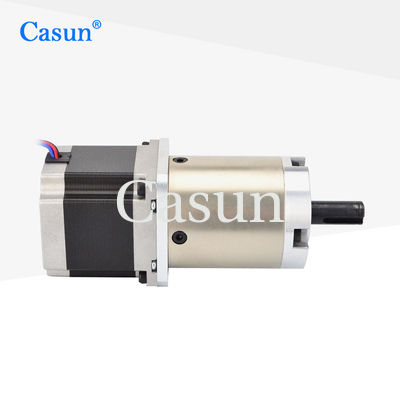

Riduzione NEMA 23 Motore a passo planetario con cambio 23HS22-280 Per braccio robotico CNC

Riduzione NEMA 23 Motore a passo planetario con cambio 23HS22-280 per CNC e braccio robotico

Il motore di riduzione NEMA 23 riduce la velocità e aumenta la coppia attraverso un meccanismo di riduzione,che può produrre una coppia maggiore a basse velocità ed è adatta a situazioni in cui è richiesta una coppia elevata.

Ampiamente utilizzato in settori quali macchine utensili, linee di produzione automatizzate, stampanti 3D, ecc.

Caratteristiche:

• Sono offerte versioni unipolari o bipolari.

• Fornire "multiplici certificazioni internazionali" per dispositivi elettrici e ad alta tecnologia.

• Disponibile in versioni a singolo o doppio albero

• Accettiamo la produzione a contratto e forniamo servizi specializzati.

• Personalizzazioni su richiesta

Specifiche del motore

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella di ingranaggi

Materiale dell'alloggiamento:metallo

Cuscinetto di uscita: cuscinetti a sfera

Max.Radial Load ((12 mm dalla fianchetta): ≤ 250N

Max.Trasporto assiale dell'albero: ≤ 100N

Riproduzione radiale dell'albero (vicino alla flange): ≤ 0,08 m

Disegno assiale dell'albero: ≤ 0,4 mm

Risposta negativa a carico nullo: ≤ 2,5°

Curve di coppia

Sotto-modelli

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
