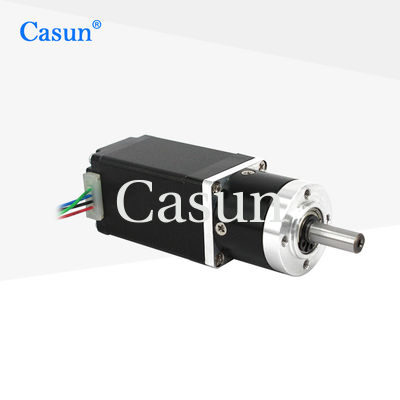

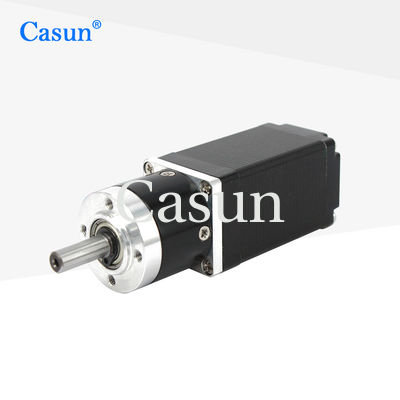

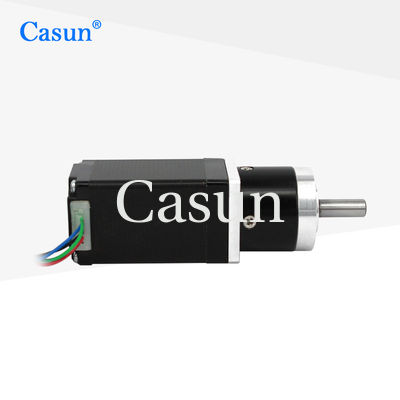

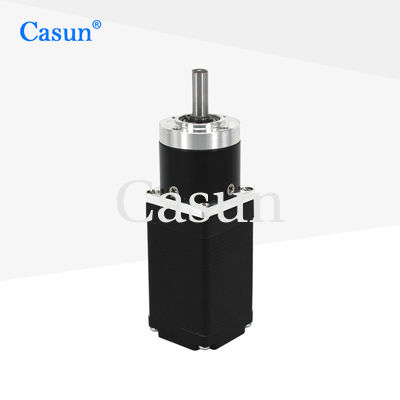

0.67A Nema 11 Motore passo-passo di alta precisione 55mN.M per strumento di misurazione delle coordinate

0.67A Nema 11 Motore passo-passo di alta precisione 55mN.M per strumento di misurazione delle coordinate

Marchio:	Casun
Numero di modello:	28SHD4111-5G
moq:	1 pz
Prezzo:	$16-$25
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Motore passo-passo:

Nema11

Fase:

Coppia di mantenimento:

55mN.m

Tensione nominale:

6.12V

Tasso di corrente:

0.67A

Peso:

0,2 kg

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Nema 11 motore passo passo a cambio

Motore passo a passo 55mN.M.

Descrizione di prodotto

0.67A Nema 11 Motore passo-passo a cambio di alta precisione 55mN.M per strumento di misurazione delle coordinate

Casun 0.67A Nema 11 High Precision Gearbox Stepper Motor 55mN.M Stepping Motors per strumento di misurazione delle coordinate.Il motore passo a passo a 5 mm con cambio planetario offre una potente coppia di tenuta in dimensioni compatteUtilizzare con un driver di micro-passeggiata per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Caratteristiche

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.67 A
Torsione di tenuta	55 mNm
Resistenza	9.2 Ohm
Induttanza	50,7 mH
Inerzia del rotore	9.2 g·cm2
Peso del motore	0.2 kg
Rapporto di riduzione degli ingranaggi	5.18:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
26.8	42.7 mm	51	70%
71		99.5
139

Soluzioni per motori personalizzati

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Opzioni

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
