Motore passo a passo della vite della palla

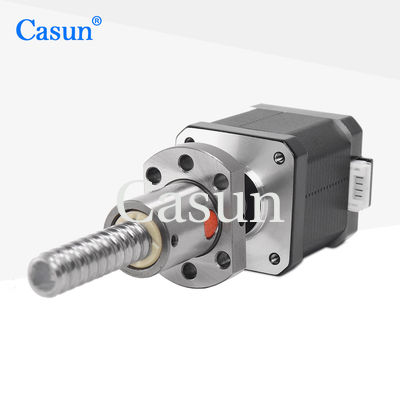

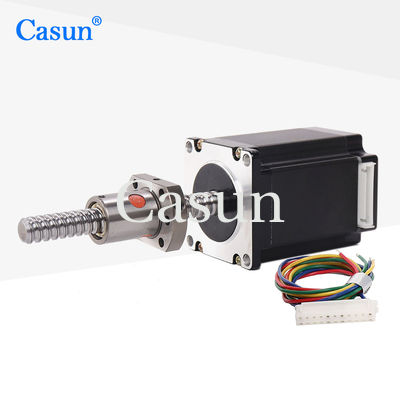

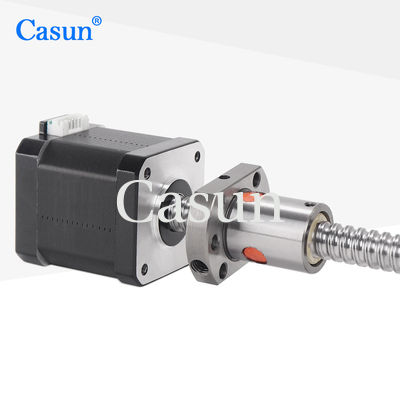

Nema 11 Motore passo a passo a vite a sfera 320mN.M Motore passo a vite a sfera lineare per CNC

Nema 11 Motore passo a passo a vite a sfera 320mN.M Motore passo a vite a sfera lineare per CNC

Marchio:	Casun
Numero di modello:	28SHD4507-109GTH
moq:	1 pz
Prezzo:	$9.98-$13.98
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

1.7Amp

Peso:

0,23 kg

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Nema 11 motore passo a passo a vite a sfera

320mN.M motore passo a passo a vite a sfera

Motore passo-passo a vite a sfera per CNC

Descrizione di prodotto

Nema 11 motore passo a passo a vite a sfera 320mN.M motore passo a vite a sfera lineare per CNC

I motori passo a passo a vite a sfera Nema11 offrono elevata precisione ed efficienza per applicazioni CNC.

Principali vantaggi

Alta precisione: il meccanismo a vite a sfera riduce le reazioni e fornisce un posizionamento preciso
Alta efficienza: riducendo al minimo l'attrito si ottiene una trasmissione di energia efficiente e un minore consumo di energia
Dimensioni compatte: i motori NEMA 11 sono piccoli e leggeri, ideali per applicazioni con spazio limitato
Risparmio economico: eccellente equilibrio tra prestazioni e costi per varie applicazioni

Caratteristiche

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Per ulteriori informazioni, contattare il servizio clienti.

Parametro	Valore
Angolo di passo	10,8°
Dimensione del fotogramma	28 mm
Numero di fasi	Fase 2
Corrente nominale	1.7Amp
Torsione di tenuta	120 mN.m.
Resistenza	Ohm.
Peso del motore	0.26 kg
Vattone a piombo	109 mm
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20°C a 50°C

Temperatura di conservazione: -20°C a 100°C

Intervallo di umidità: 85% o meno, non condensante

Isolamento da filo magnetico: classe B 130°C

Resistenza di isolamento: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Riproduzione radiale dell'albero: 0,02Max. (450g-carico)

Riproduzione assiale dell'albero: 0,08Max. (450g-carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Forza assiale massima: 10N

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Soluzioni per motori personalizzati

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, Cavi a piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
