Motore passo a passo della vite della palla

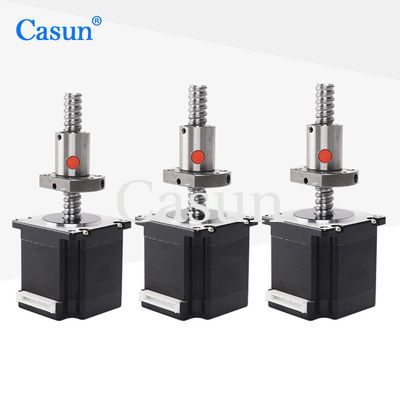

0.5Amp Nema 11 Motore passo a passo a vite a sfera 32mN.M Motore passo a passo lineare

0.5Amp Nema 11 Motore passo a passo a vite a sfera 32mN.M Motore passo a passo lineare

Marchio:	Casun
Numero di modello:	28SHD4050-49GP
moq:	1pc
Prezzo:	$8.98-$12.98
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Capacità di fornitura:	40000+PCS+Month

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Corrente:

0.5Amp

Peso:

0.23kg

Customized:

The motor can be designed &manufactured with customized request.

Imballaggi particolari:

Cartone: 38x29xc14m

Evidenziare:

32mN.M Motore passo a passo a vite a sfera

0.5Amp motore passo a passo a vite a sfera

Descrizione di prodotto

Nema11 Motore passo a passo a vite a sfera 32mN.M Motore passo a passo lineare

Un motore passo a passo a vite a sfera è un tipo di motore passo a passo che incorpora un meccanismo a vite a sfera per il movimento lineare.Combina il movimento di rotazione di un motore passo con le capacità di movimento lineare di una vite a sfera per ottenere movimenti lineari precisi e controllati.

NEMA 11 è una dimensione standard del telaio del motore definita dalla National Electrical Manufacturers Association (NEMA).La norma NEMA 11 specifica le dimensioni fisiche e le disposizioni di montaggio del motore, consentendo l'intercambiabilità tra diversi produttori.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.5Amp
Torsione di tenuta	32 mN.m
Resistenza	Ohm.
Induttanza	mH
Inerzia del rotore	g-cm2
Peso del motore	0.26 kg
Vattone a piombo	49 mm
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell' albero:0.02Max. (450 g di carico)

Gioco assiale dell'albero:0.08 Max. (450 g di carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Max. forza assiale):10N

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Lunghezza del corpo	Diametro della vite	Pistola	Lunghezza della vite
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

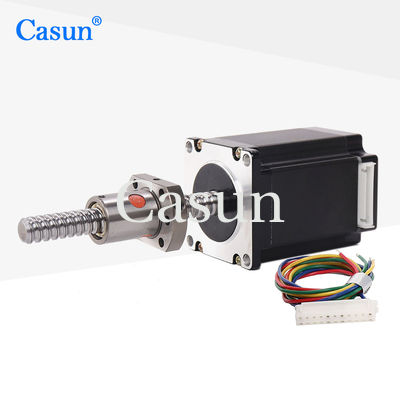

0.5Amp Nema 11 Motore passo a passo a vite a sfera 32mN.M Motore passo a passo lineare 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
