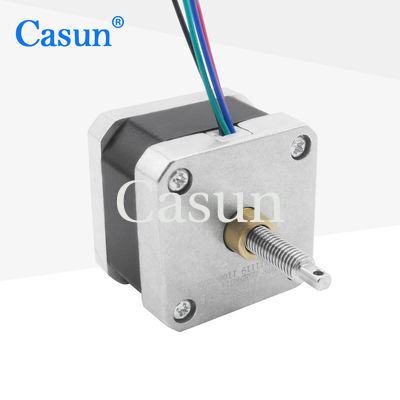

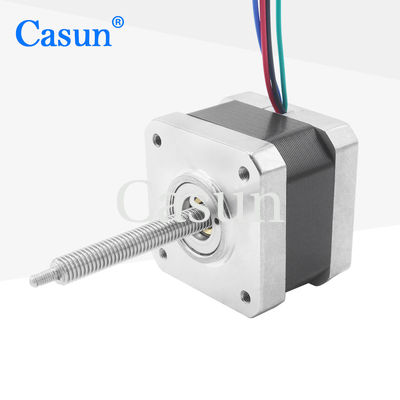

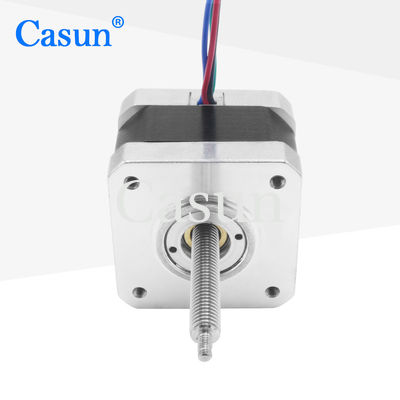

Motore stepper non incastrato NEMA 17 1.8 Grado 1.5A 0.26N.M Per l'automazione delle stampanti 3D
Con elevata risoluzione, può ottenere angoli di passo ridotti e ottenere un controllo preciso della posizione.
I motori passo a passo NEMA 17 sono ampiamente utilizzati in vari campi di applicazione.
Caratteristiche:
-
Specialista professionale in soluzioni per il sistema di trasmissione
-
Possiamo fornire "numerose certificazioni internazionali" per le apparecchiature industriali ad alta tecnologia ed elettroniche.
-
Ogni modello di motore passo è progettato per adattarsi a diversi scenari
-
I nostri ingegneri saranno in contatto entro 48 ore per fornire la migliore soluzione
-
Personalizzazioni su richiesta
Specifiche del motore
|
Settimo angelo.
|
10,8 °
|
|
Dimensione del telaio
|
42 mm
|
|
Numero di fasi
|
Fase 2
|
|
Corrente nominale
|
1.2Amp
|
|
Torsione di tenuta
|
260 mN.m.
|
|
Resistenza
|
2.5 ohm
|
|
Induttanza
|
3.3mH
|
|
Inerzia del rotore
|
38 g-cm2
|
|
Peso del motore
|
0.2 kg
|
|
Vattone a piombo
|
-
|
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Gioco radiale dell' albero:0.02Max. (450 g di carico)
Gioco assiale dell'albero:0.08 Max. (450 g di carico)
Forza radiale massima: 28 N (20 mm dalla fianchetta)
Max. forza assiale):10N
Curve di coppia
Sotto-modelli
| Modello |
Torsione di tenuta |
Angolo di passo |
Lunghezza del motore |
Tipo di pozzo |
Corrente nominale |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 mm |
D Flusso 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Flusso 20 mm |
0.4A |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 mm |
D Flusso 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D Acciaio 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D Acciaio 24 mm |
2.1A |
| Lunghezza del corpo |
Diametro della vite |
Pistola |
Lunghezza della vite |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20-1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Domande frequenti
1- Chi siamo?
Siamo basati a Guangdong, Cina, a partire dal 2011, vendiamo al mercato interno ((63.00%), Europa occidentale ((12.00%), Nord America ((9.00%), Asia orientale ((8.00%), Europa settentrionale ((2.00%), Europa orientale ((00.00%),Asia sudorientale.00%), Oceania ((00.00%), Medio Oriente ((00.00%), Europa meridionale ((00.00%), Asia meridionale ((00.00%). Ci sono circa 51-100 persone nel nostro ufficio.
2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.
3Cosa puoi comprare da noi?
Motore passo a passo, motore BLDC
4. perché dovresti comprare da noi e non da altri fornitori?
Siamo specializzati nella produzione e nella vendita di motori passo a passo da più di 11 anni.
5. quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB, CFR, CIF, EXW, consegna espressa;
valuta di pagamento accettata:USD,CNY;
Tipo di pagamento accettato: T/T,L/C,D/P D/A,,PayPal;
Lingua parlata:inglese,cinese,giapponese
Opzioni:
Codificatore. Freno. Casella di cambio.
Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
