Motore passo-passo a vite a piombo Nema 14
, Motore passo a passo a vite a piombo mini

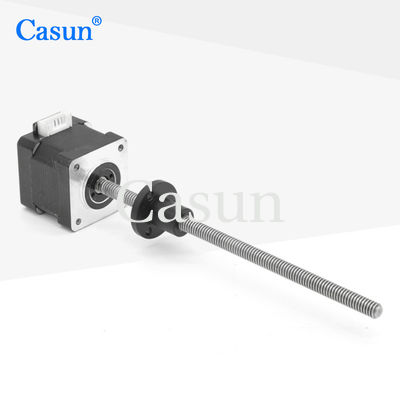

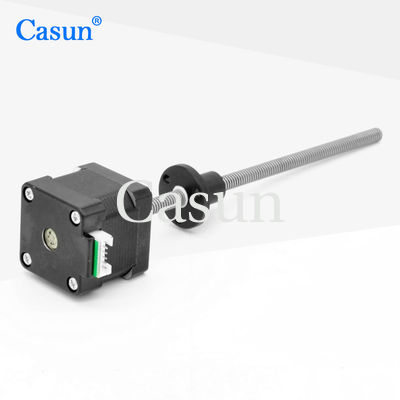

Casun Nema14 35x35x34mm motore passo a passo a vite a piombo Tr8x4 (((P2) Mini motore passo a passo in cattività
Il motore passo-passo NEMA14 è progettato con una vite a piombo e ha una coppia di tenuta di 0,2 kg. Le dimensioni del motore sono specificate come 35x35x34 mm,e la vite a piombo ha una specifica TR8*4Ecco una ripartizione delle informazioni:
Tipo di motore: motore passo a passo a due fasi
Torsione di tenuta: 0,2 kg (kg)
Dimensioni: 35x35x34 mm (larghezza x profondità x altezza)
Vattone a piombo: TR8*4
La coppia di tenuta di 0,2 kg indica la coppia massima che il motore può generare per impedire la rotazione o mantenere un carico in posizione, generalmente misurata in N.m (Newton-metri) o kg.cm (kilogrammi-centimetri).
Le dimensioni del motore sono specificate come 35x35x34mm, che indica le sue dimensioni fisiche con misure di larghezza, profondità e altezza.
La specifica della vite a piombo TR8*4 si riferisce al tipo di filo e all'altezza della vite a piombo. TR8 indica un profilo di filo trapezoidale con un diametro maggiore di 8 mm, e il "*4" suggerisce un passo di 4 mm.Questo significa che la vite di piombo avanza di 4 mm per ogni rivoluzione completa.
Questo tipo di motore passo a passo con una vite a piombo è comunemente utilizzato in apparecchiature mediche, come pompe mediche, sistemi di posizionamento preciso,o altre applicazioni in cui è necessario un movimento lineare controllato.
Caratteristiche:
-
Disponibili versioni bipolari o unipolari
-
Costruzione a passo ibrido
-
Disponibile in versioni a singolo o doppio albero
-
Omologazione CE e RoHS
-
Personalizzazioni su richiesta
Specifiche del motore
|
Settimo angelo.
|
10,8 °
|
|
Dimensione del telaio
|
35 mm
|
|
Numero di fasi
|
Fase 2
|
|
Corrente nominale
|
0.4Amp
|
|
Torsione di tenuta
|
200 mN.m.
|
|
Resistenza
|
200 ohm
|
|
Induttanza
|
20 mH
|
|
Inerzia del rotore
|
14 g-cm2
|
|
Peso del motore
|
0.2 kg
|
|
Vattone a piombo
|
Tr8X8
|
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Gioco radiale dell' albero:0.02Max. (450 g di carico)
Gioco assiale dell'albero:0.08 Max. (450 g di carico)
Forza radiale massima: 28 N (20 mm dalla fianchetta)
Max. forza assiale):10N
Curve di coppia
Sotto-modelli
| Modello |
Torsione di tenuta |
Angolo di passo |
Lunghezza del motore |
Tipo di pozzo |
Corrente nominale |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 mm |
D Flusso 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Flusso 20 mm |
0.4A |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 mm |
D Flusso 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D Acciaio 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D Acciaio 24 mm |
2.1A |
| Lunghezza del corpo |
Diametro della vite |
Pistola |
Lunghezza della vite |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20-1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Opzioni:
Codificatore. Freno. Casella di cambio.
Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
