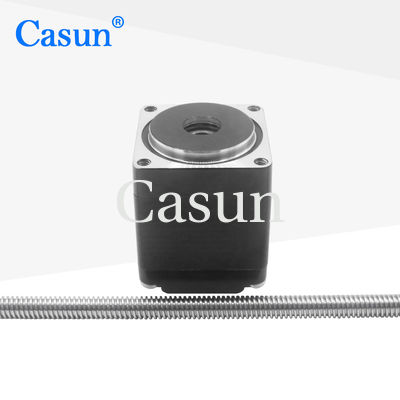

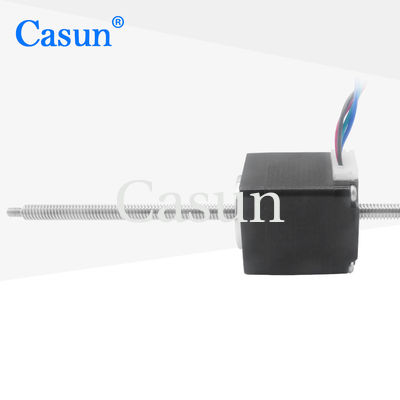

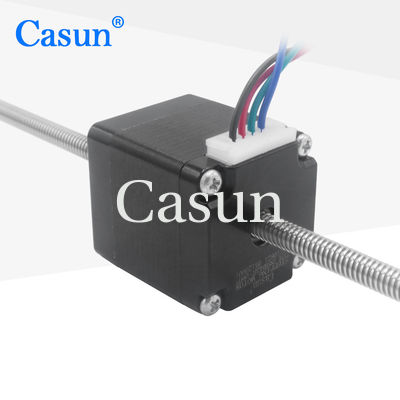

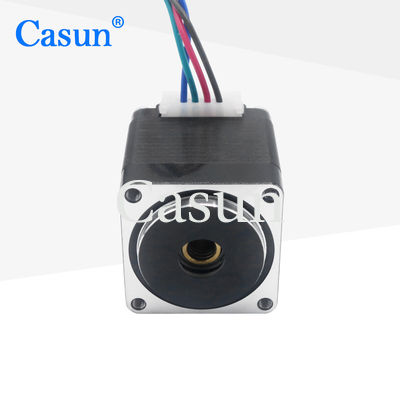

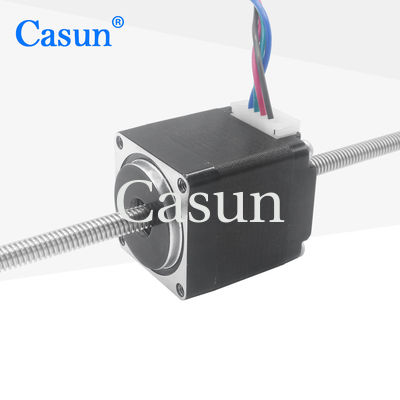

Motore passo a passo dell'azionatore lineare del NEMA 17 per trasporto meccanico

Motore passo a passo dell'azionatore lineare del NEMA 17 per trasporto meccanico

Marchio:	Casun
Numero di modello:	28SHD4207-188TT
moq:	1 pz
Prezzo:	$9.94-$15
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.8Amp

Coppia di mantenimento:

80mN.m

madrevite:

Tr5×2

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo-passo a attuatore lineare

Nema 17 motore passo-passo ad attuatore lineare

Descrizione di prodotto

Nema 17 motore passo-passo ad attuatore lineare per il trasporto meccanico

La trasmissione meccanica a vite può convertire il movimento di rotazione del motore in movimento lineare, fornendo una coppia di uscita più elevata.Il motore passo a passo a vite NEMA 17 può fornire prestazioni più stabili e affidabili.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
I nostri ingegneri vi contatteranno entro 48 ore per offrire la soluzione ottimale
Omologazione CE e RoHS
Forniamo servizi personalizzati e siamo aperti alla produzione su contratto

Dimensioni

Specifiche del motore

Parametro	Valore
Angolo di passo	10,8°
Dimensione del fotogramma	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.8Amp
Torsione di tenuta	80 mN.m
Resistenza	5.8 ohm
Induttanza	4.1 mH
Inerzia del rotore	9 g-cm2
Peso del motore	0.12 kg
Vattone a piombo	Tr5X2
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20°C a 50°C

Temperatura di conservazione: -20°C a 100°C

Intervallo di umidità: 85% o meno, non condensante

Isolamento da filo magnetico: classe B 130°C

Resistenza di isolamento: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Riproduzione radiale dell'albero: 0,02Max. (450g-carico)

Riproduzione assiale dell'albero: 0,08Max. (450g-carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Forza assiale massima: 10N

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Soluzioni per motori personalizzati

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze.

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
