Flat Shaft NEMA 23 Motore a gradini con codificatore 4 fase 3.0V 2.5A per 3 assi 4 assi Kit CNC

Flat Shaft NEMA 23 Motore a gradini con codificatore 4 fase 3.0V 2.5A per 3 assi 4 assi Kit CNC

Marchio:	Casun
Numero di modello:	57SHD0408-25BQ
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

1.2N.m

Attuale:

2.5a

Lunghezza del motore:

54 mm

Lancia:

Lunghezza piana di macinazione dell'asse 25mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore a gradino NEMA 23 a filo piatto

4 asse NEMA 23 motore a gradini

Descrizione di prodotto

Flat Shaft NEMA 23 Motore a gradino con codificatore 4 fase 3.0V 2.5A Per 3 assi 4 assi kit CNC

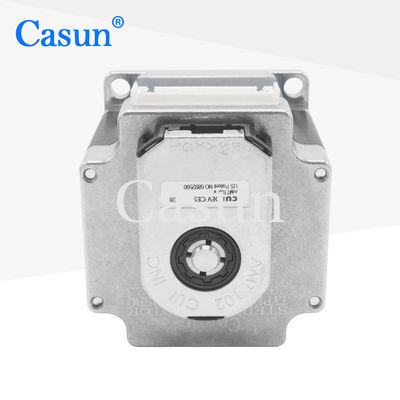

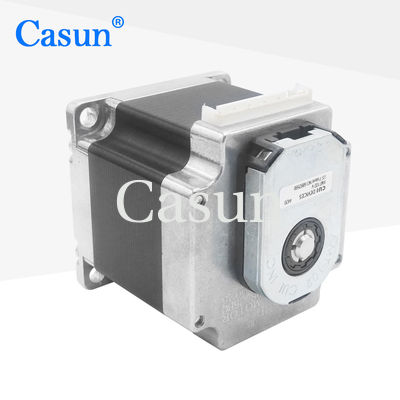

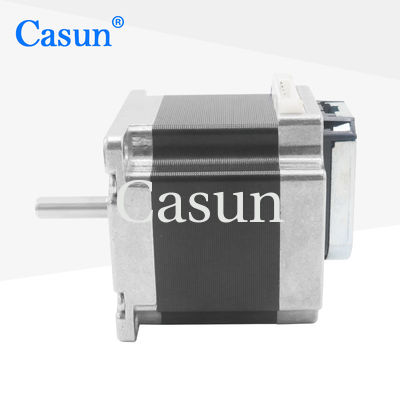

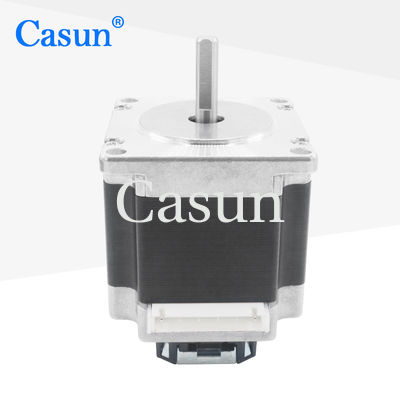

NEMA 23 Motore a gradino con codificatore 4 fase 3.0V 2.5A per 3 assi 4 assi kit CNC. Il motore a gradino ibrido da 57 mm fornisce feedback di posizione dal codificatore,che consente di correggere e calibrare la posizione del motore passo a passoIl feedback in tempo reale dell'encoder consente al sistema di rispondere più rapidamente ai comandi di controllo.

Caratteristiche chiave

Alta coppia e alta precisione
Molte certificazioni internazionali
Gli ingegneri ci contatteranno entro 48 ore per offrire soluzioni ottimali.
Accettare la produzione a contratto

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.5 A
Torsione di tenuta	1.2 N.m.
Resistenza	1.2 ohm
Induttanza	4.2 mH
Inerzia del rotore	260 g-cm2
Peso del motore	00,6 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Modelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Distanze	Tipo di pozzo	Corrente nominale
57SHD4013-21B	0.6 N.m.	10,8°	41 mm	D Acciaio 21 mm	1.0 A
57SHD4415-21B	1.1 N.m	10,8°	54 mm	D Acciaio 21 mm	3.0 A
57SHD4816-21B	2.0 N.m.	10,8°	76 mm	D Acciaio 21 mm	3.0 A
57SHD4913-21B	2.5 N.m	10,8°	83 mm	D Acciaio 21 mm	3.0 A
57SHD4934-20B	3.0 N.m.	10,8°	100 mm	D Acciaio 20 mm	3.0 A

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
