Luogo di origine | Cina |
Marca | Casun |
Certificazione | CE,ROHS,ISO |
Numero di modello | 42SHD0244A-306NLH |

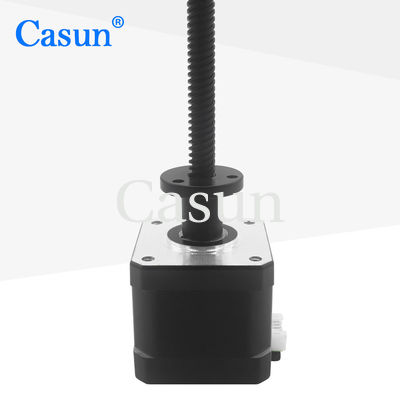

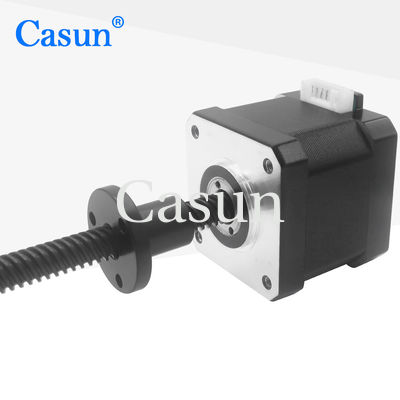

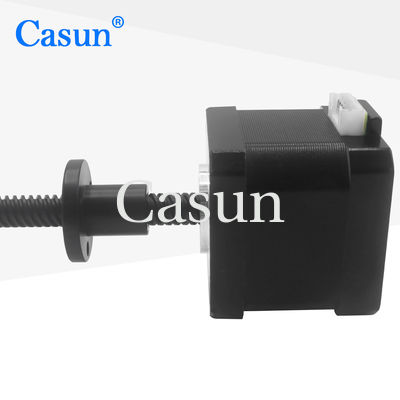

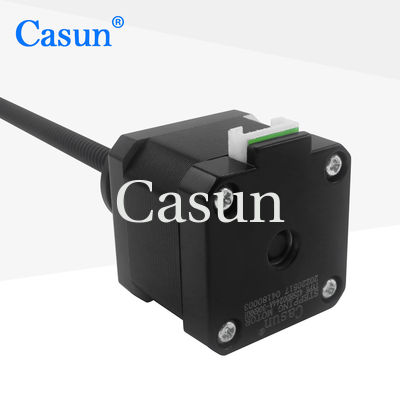

1,8 corpo 2.0A del motore passo a passo Tr8*4 40mm del NEMA 17 di grado per l'elaborazione meccanica
Il motore passo a passo della vite del NEMA 17 ha buone caratteristiche autobloccanti, cioè, può mantenere la posizione attuale dopo la fermata dell'input di segnale drive.
Elaborazione meccanica, tecnologia di robotica, attrezzatura di automazione.
Caratteristiche:
Angelo di punto
|
° 1,8 |
Dimensione di Fram
|
42 millimetri |
Numero della fase
|
bifase |
Corrente nominale
|
2Amp |
Tenuta della coppia di torsione
|
450 mN.m |
Resistenza
|
1,1 ohm |
Induttanza
|
2,6 MH |
Inerzia del rotore
|
² 57g-cm |
Peso del motore
|
0.3kg |

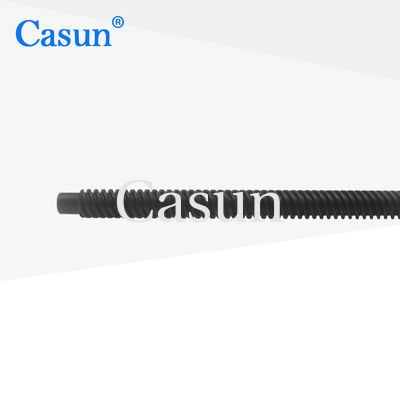

Madrevite
|
Tr8X4 |
Collegamento
|
Bipolare |
Angolo di punto: 1.8°
Temperatura massima: massimo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura di stoccaggio -20: °C a 100°C
Gamma di umidità (%): 85% o di meno, senza condensazione
Isolamento del cavo del magnete: Classe B 130 grado C
Resistenza di isolamento: 100M Ohm a 500 VCC
Resistenza dielettrica: 500 VCC per 1 min
Gioco radiale dell'asse: 0.02Max. (450g-load)
Gioco assiale dell'asse: 0.08Max. (450g-load)
Forza radiale massima: 28N (20mm dalla flangia)
Forza assiale di massimo): 10N
Modello | Tenuta della coppia di torsione | Angolo di punto | Lunghezza del motore | Tipo di asse | Corrente nominale |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D Shaft-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D Shaft-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D Shaft-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D Shaft-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D Shaft-24mm | 2.1A |
Statura | Diametro della vite | Passo | Lunghezza della vite | ||
20 millimetri 34 millimetri 40 millimetri 48 millimetri 60 millimetri |
5 | 2 | 20-1000 millimetri | ||
8 | |||||
6,35 | 1,27 | ||||
3,175 | |||||
6,35 | |||||
6,5 | 3 | ||||
6,35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
