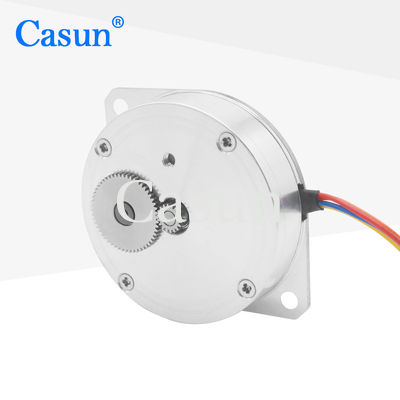

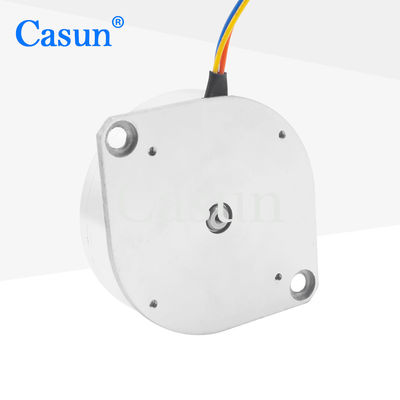

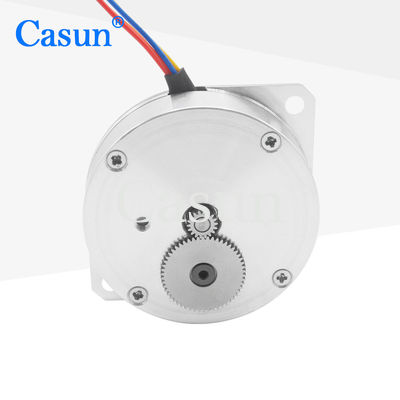

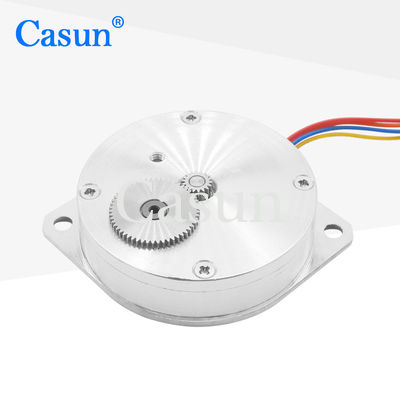

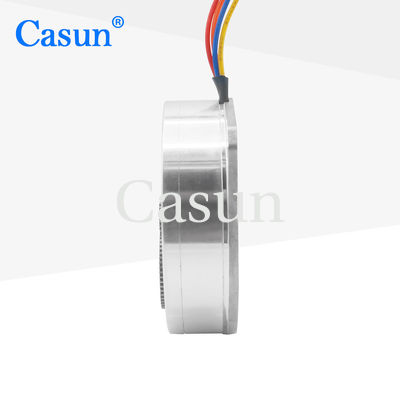

1.8 grado motore a passo sottile motore piatto 52mN.m 464613.2mm 1,0A per alimentatore

1.8 grado motore a passo sottile motore piatto 52mN.m 464613.2mm 1,0A per alimentatore

Marchio:	Casun
Numero di modello:	46SHY4401-2A1
moq:	1pc
Prezzo:	$9.68-13.46
Condizioni di pagamento:	D/A, T/T, L/C, D/P
Capacità di fornitura:	40000+PCS+Month

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corpo:

11,5 mm

Angolo di passo:

10,8°

Torsione di tenuta:

52mN.m

Massa:

100 g

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14cm

Evidenziare:

Micro motore passo a passo piano bipolare

Motore passo a passo piano del NEMA 11

Descrizione di prodotto

Bipolare Micro Flat Stepper Motor 15MN.M Nema 11 Flat Stepper Motor

Il processo di movimento di un motore passo piano da 46 mm è di solito molto liscio, il che aiuta a ridurre le vibrazioni e il rumore

Per ridurre le vibrazioni e produrre una maggiore risoluzione di passo, utilizzare un driver micro-stepping.

Caratteristiche:

Sono offerte versioni unipolari o bipolari.
Ogni tipo di motore passo può essere utilizzato in una varietà di situazioni
Offrire "multiplici certificazioni internazionali" per l'hardware industriale ad alta tecnologia e elettrico
Espert esperto in soluzioni di trasmissione
Su richiesta, modifiche

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	46 mm
Numero di fasi	Fase 2
Corrente nominale	1.0 A
Torsione di tenuta	52 mNm
Resistenza	-
Induttanza	10,7 mH
Inerzia del rotore	7 g-cm2
Peso del motore	0.1 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Lunghezza del motore	Corrente	Torsione di tenuta

P28SHD4611	9.5 mm	0.5A	16mN.m

P28SHD4701	10.6 mm	0.5A	20 mN.m.

P28SHD4750	13-15 mm	0.5A	25mN.m

P28SHD4950	17.9 mm	0.5A	35 mN.m

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

1.8 grado motore a passo sottile motore piatto 52mN.m 46*46*13.2mm 1,0A per alimentatore 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
