Macchina di CNC del motore passo a passo 12N.M For del ciclo aperto di asse del corredo 4 di CNC del NEMA 34 86x86mm

Macchina di CNC del motore passo a passo 12N.M For del ciclo aperto di asse del corredo 4 di CNC del NEMA 34 86x86mm

Marchio:	Casun
Numero di modello:	86SHD4505-37B
moq:	1 pz
Prezzo:	$99.8-$323
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

12000mN.m

Attuale:

Lunghezza del motore:

149mm

Lancia:

lunghezza di 37mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo del ciclo aperto di 4 assi

Motore di 12N.M Open Loop Stepper

Descrizione di prodotto

Nema 34 86x86mm CNC Kit 4 Assi Open Loop Stepper Motor 12N.M Per la macchina CNC

NEMA 34 kit CNC con motori passo-passo a circuito aperto a 4 assi con coppia di 12 Nm, progettato appositamente per macchine CNC.e 1 controller di Mach3.

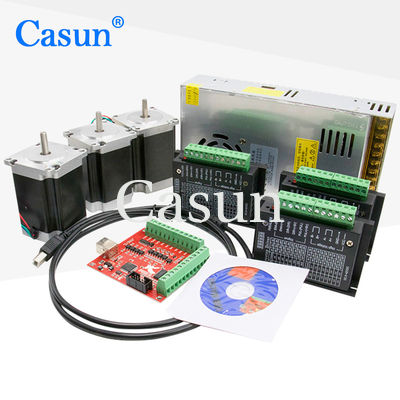

Componenti del kit

Motori passo a passo NEMA34:Motori ad alta coppia per il controllo preciso degli assi delle macchine CNC
Conduttori:Controller elettronici che gestiscono il funzionamento del motore passo a passo
Fornitore di alimentazione:Fornisce l'energia elettrica necessaria per motori e conducenti
Controller CNC:Interpreta i comandi G-code e controlla il movimento della macchina
Cavi e connettori:Armature complete per l'integrazione del sistema
Per il sistema di controllo della velocitàHardware per l'installazione sicura dei componenti

Caratteristiche chiave

Alte prestazioni di coppia e precisione
Ideale per apparecchiature industriali ad alta tecnologia ed elettroniche
Disponibile in configurazioni a singolo o doppio albero
12 anni di esperienza nella produzione al servizio di oltre 800 clienti
Capacità professionali di ricerca e sviluppo

Apparizione

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	86 mm
Numero di fasi	Fase 2
Corrente nominale	5 A
Torsione di tenuta	12 N.m.
Resistenza	1.1 ohm
Induttanza	7.5 mH
Inerzia del rotore	3600 g-cm2
Peso del motore	50,5 kg
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°
Temperatura massima: 80°C
Temperatura ambiente: da -20°C a 50°C
Temperatura di conservazione: -20°C a 100°C
Intervallo di umidità: 85% o meno, non condensante
Isolamento da filo magnetico: classe B 130°C
Resistenza di isolamento: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Modelli disponibili

Modello	Torsione di tenuta (mN.m)	Corrente nominale (A)	Resistenza per fase (Ω)	Induttanza per fase (mH)	Torsione di frenata (mN.m)	Inerzia del rotore (g.cm2)	Cavi a piombo (n.	Lunghezza del motore (mm)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	-

Opzioni di personalizzazione

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore in base alle vostre esigenze.dimensioni dell'installazione, fili a piombo con esigenze particolari, connettori, ecc.

Codatore

Freno

Casella di marcia

Fabbricazione

Prendi una citazione.

Si prega di fare clic sul pulsante "ottenere un preventivo" sopra per dirci i vostri requisiti.
