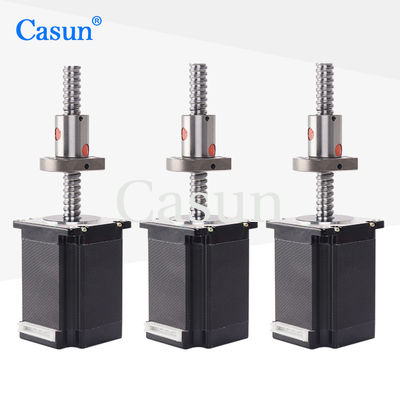

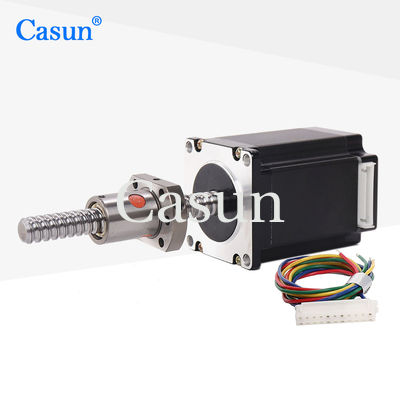

Nema 23 Motore passo-passo lineare a vite a ricircolo di sfere esterno 2000mNm 3.0A 76mm 12mm Diametro Lunghezza cavo 150mm Per 3D
La serie di motori passo-passo ibridi da 57 mm offre una coppia di tenuta potente in una varietà di dimensioni.
Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione del passo.
Scegli una versione di base o richiedi la tua configurazione personalizzata.
Caratteristiche:
-
Disponibili versioni bipolari o unipolari
-
Costruzione passo-passo ibrida
-
Disponibile nelle versioni a singolo o doppio albero
-
Approvato CE e RoHS
-
Personalizzazioni su richiesta
Specifiche del motore
|
Passo Angelo
|
1,8 °
|
|
Dimensione del telaio
|
57 mm
|
|
Numero di fase
|
2 fasi
|
|
Corrente nominale
|
3A
|
|
Coppia di tenuta
|
2000 mN.m
|
|
Resistenza
|
0,95 ohm
|
|
Induttanza
|
3,6 mH
|
|
Inerzia del rotore
|
460g-cm²
|
|
Peso del motore
|
1,4 kg
|
|
Vite di piombo
|
SPS01210-2.8
|
|
Connessione
|
Bipolare
|
Specifiche operative
Angolo di passo: 1,8°
Temperatura massima: 80°C massimo
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di stoccaggio -20: da °C a 100°C
Intervallo di umidità (%): 85% o meno, senza condensa
Isolamento filo magnetico: Classe B 130 gradi C
Resistenza di isolamento: 100 M Ohm a 500 V CC
Rigidità dielettrica: 500 V CC per 1 min
Gioco radiale dell'albero: 0,02 max.(carico 450g)
Gioco assiale dell'albero: 0,08 max.(carico 450g)
Massimo.forza radiale: 28 N (20 mm dalla flangia)
Massimo.forza assiale): 10N
Curve di coppia
Sottomodelli
| Modello |
Coppia di tenuta |
Angolo del passo |
Lunghezza motore |
Tipo di albero |
Corrente nominale |
| 42SHD4950 |
0,13Nm |
1,8° |
20 mm |
Albero D-20mm |
1,0 A |
| 42SHD4003 |
0,26 Nm |
1,8° |
34 mm |
Albero D-20mm |
0,4 A |
| 42SHD0261 |
0,45 Nm |
1,8° |
40 mm |
Albero D-20mm |
1,68 A |
| 42SHD4425 |
0,59 Nm |
1,8° |
48 mm |
Albero D-24mm |
2.0A |
| 42SHD4813 |
0,8Nm |
1,8° |
60 mm |
Albero D-24mm |
2.1A |
| Lunghezza del corpo |
Diametro della vite |
Pece |
Lunghezza della vite |
20mm
34 mm
40mm
48 mm
60mm
|
5 |
2 |
20-1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Scaricamento
Se il nostro motore standard non è in grado di soddisfare le tue esigenze,
possiamo personalizzare il motore in base alle vostre esigenze
Il contenuto personalizzato include ma non è limitato a alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.
Opzioni:
Codificatore |Freno |Cambio |Lancia
Si prega di fare clic su "Richiedi un preventivo" pulsante qui sotto per comunicarci le tue esigenze.
