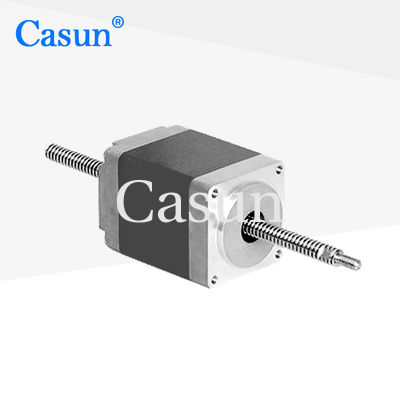

Motore passo-passo a vite di comando esterno Motore passo-passo ibrido Nema8 non prigioniero Tr3.5*4 P1

Casun nema8 motore passo-passo ibrido non vincolato tr3.5*4 ((P1) motore passo-passo a vite di piombo esterno

Il motore passo Nema 8 è un motore passo di piccole dimensioni che viene comunemente utilizzato in applicazioni che richiedono un controllo preciso del movimento in uno spazio compatto.Ha in genere una dimensione di flange di 20 mm x 20 mm e una bassa coppia nominale, che lo rende adatto per applicazioni che richiedono una bassa potenza e un'elevata precisione.

Il motore passo Nema 8 può essere utilizzato per fornire un movimento lineare preciso, rendendolo ideale per applicazioni come attuatori lineari in miniatura, sistemi di posizionamento di precisione e mini macchine CNC.La vite a piombo è un tipo di canna a filo che è progettata per convertire il movimento rotativo in movimento lineare, e quando accoppiato con un motore passo a passo, può fornire un movimento lineare preciso e ripetibile.

Caratteristiche:

• Disponibili versioni bipolari o unipolari

• Costruzione a passo ibrido

• Disponibile in versioni a singolo o doppio albero

• Omologazione CE e RoHS

• Personalizzazioni su richiesta

Specifiche del motore

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell' albero:0.02Max. (450 g di carico)

Gioco assiale dell'albero:0.08 Max. (450 g di carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Max. forza assiale):10N

Curve di coppia

Sotto-modelli

Scarica

Se le nostre opzioni di motore standard non soddisfano le vostre esigenze specifiche, possiamo offrire soluzioni personalizzate per soddisfare le vostre esigenze.

- Albero speciale: possiamo personalizzare il diametro, la lunghezza, la forma e il materiale dell'albero per soddisfare le vostre esigenze.

- Parametri di avvolgimento: possiamo personalizzare i parametri di avvolgimento come il numero di pali, il calibro del filo e il modello di avvolgimento per soddisfare le vostre esigenze specifiche.

- Dimensioni di installazione: possiamo modificare le dimensioni di installazione del motore per adattarle ai limiti di spazio della vostra applicazione.

- fili a piombo con esigenze speciali: possiamo personalizzare la lunghezza, il tipo e il numero di fili a piombo per soddisfare le vostre esigenze specifiche.

- connettori: possiamo aggiungere o modificare i connettori sul motore per soddisfare le esigenze della vostra applicazione.

Abbiamo un team di ingegneri esperti che possono lavorare con voi per sviluppare una soluzione personalizzata che soddisfi le vostre esigenze specifiche.Si sentano liberi di contattarci per discutere le vostre esigenze di personalizzazione.

Opzioni:
Codificatore. Freno. Casella di cambio.

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
