Luogo di origine | La Cina |
Marca | Casun |
Certificazione | CE,ROHS,ISO |
Numero di modello | 35SHD0310-51G |

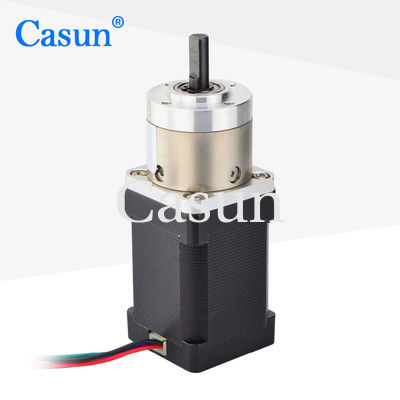

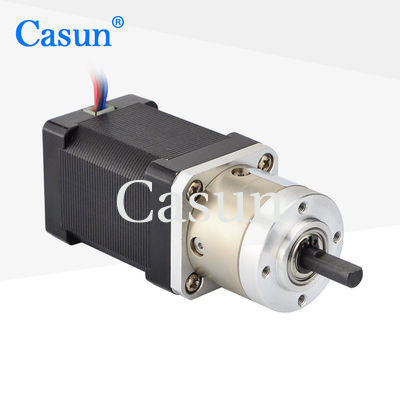

Riduttore epicicloidale Casun Steppr Motor 35mm NEMA 14 riduttore rapporto 51: 1 motore passo-passo
Il motore passo-passo da 35 mm 4,05 V con riduttore epicicloidale è un tipo di motore passo-passo con ingranaggi.Ecco alcune delle caratteristiche principali di questo motore:
Motore passo-passo: il motore è un tipo di motore passo-passo, il che significa che funziona muovendosi in passi precisi anziché ruotare continuamente.I motori passo-passo sono comunemente usati in applicazioni che richiedono posizionamento e controllo precisi.
Cambio: al motore è collegato un riduttore epicicloidale, che fornisce una riduzione dell'ingranaggio per aumentare la coppia e diminuire la velocità.I riduttori epicicloidali sono comunemente utilizzati in applicazioni in cui sono richieste coppia elevata e precisione.
Dimensioni: il motore ha un diametro di 35 mm ed è relativamente compatto, il che lo rende adatto all'uso in spazi ristretti.
Tensione: il motore funziona a una tensione di 4,05 V, che è relativamente bassa rispetto ad altri motori passo-passo.Questo può renderlo una buona scelta per le applicazioni in cui è richiesta bassa tensione.
Coppia di tenuta: la coppia di tenuta del motore dipende dal modello specifico e dalle condizioni operative, ma in genere varia da 20 Ncm a 30 Ncm.
Caratteristiche:
Passo Angelo
|
1,8 ° |
Dimensione del telaio
|
35 mm |
Numero di fase
|
2 fasi |
Corrente nominale
|
1,5 A |
Coppia di tenuta
|
35 mN.m |
Resistenza
|
-om |
Induttanza
|
-mH |
Inerzia del rotore
|
-g-cm² |
Peso del motore
|
0,3 kg |
Rapporto di riduzione dell'ingranaggio
|
51:1 |
Connessione
|
Bipolare |
Il motore
Angolo di passo: 1,8°
Temperatura massima: 80°C massimo
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di stoccaggio -20: da °C a 100°C
Intervallo di umidità (%): 85% o meno, senza condensa
Isolamento filo magnetico: Classe B 130 gradi C
Resistenza di isolamento: 100 M Ohm a 500 V CC
Rigidità dielettrica: 500 V CC per 1 min
Riduttore
Materiale dell'alloggiamento: metallo
Cuscinetto in uscita: cuscinetti a sfera
Carico radiale massimo (12 mm dalla flangia): ≤80N
Carico assiale massimo dell'albero: ≤30N
Gioco radiale dell'albero (vicino alla flangia): ≤0,06 mm
Gioco assiale dell'albero: ≤0,3 mm
Gioco a vuoto: 1,5°
Lunghezza motore | Lunghezza del cambio | Raio | Efficienza | ||
34 mm 40mm 48 mm 60mm |
27,2mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42,7 mm | 51 | 70% | |||
71 | |||||
99,5 | |||||
139 |
