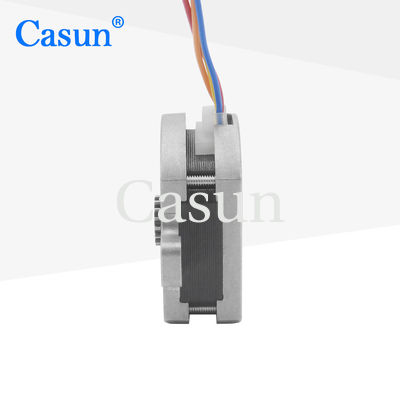

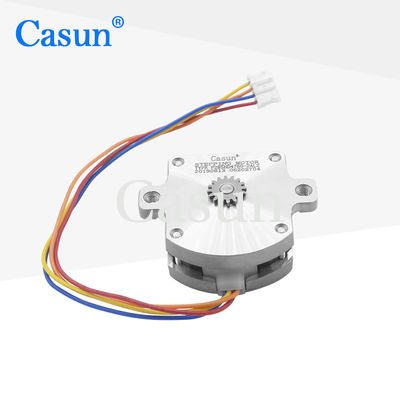

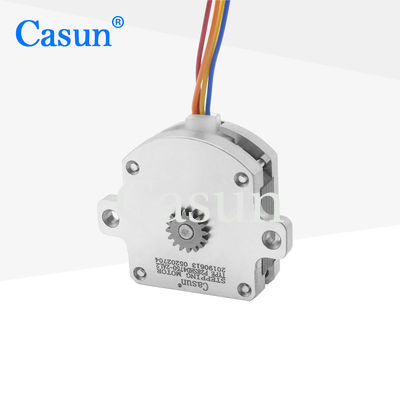

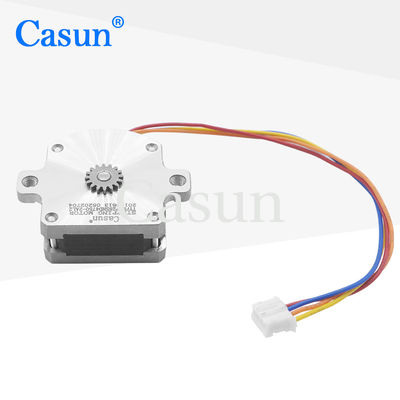

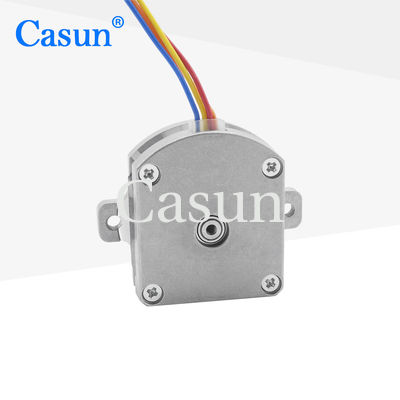

0.5A CASUN Flat Nema 11 Motore passo-passo 25mN.M per macchina SMT

0.5A CASUN Flat Nema 11 Motore passo-passo 25mN.M per macchina SMT

Marchio:	Casun
Numero di modello:	P28SHD4750-2AL2
moq:	1pcs-10pcs
Prezzo:	$11.9-$15
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angolo del passo:

1.8degree

Fase:

Tensione nominale:

1.55V

Tasso di corrente:

0,5 A

Coppia di mantenimento:

25mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore a passo piatto Nema 11

25mN.M Nema 11 motore a passo

Descrizione di prodotto

0.5A CASUN Flat Nema 11 Motore a gradini 25mN.m Motore a gradini per macchine SMT con CE

Motore a passo per pancake Micro motore a passo piatto, 1,8 gradi, 0,5 A, 25mN.m

In una gamma di dimensioni, la serie di motori stepper ibridi fornisce una forte coppia di trattenimento.

Per ridurre le vibrazioni e raggiungere una maggiore risoluzione di passo, usa un driver microstepping.

Selezionare una versione standard o richiedere una versione appositamente configurata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.5Amp
Torsione di tenuta	25 mNm
Resistenza	3.1 om
Induttanza	0.95mH
Inerzia del rotore	2 g-cm2
Peso del motore	40 g
Numero di lead	4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Lunghezza del motore	Corrente	Torsione di tenuta

P28SHD4611	9.5 mm	0.5A	16mN.m

P28SHD4701	10.6 mm	0.5A	20 mN.m.

P28SHD4750	13-15 mm	0.5A	25mN.m

P28SHD4950	17.9 mm	0.5A	35 mN.m

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

0.5A CASUN Flat Nema 11 Motore passo-passo 25mN.M per macchina SMT 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
