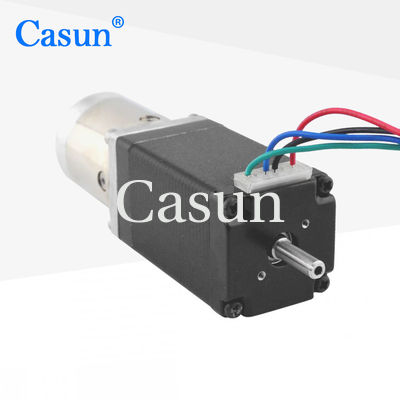

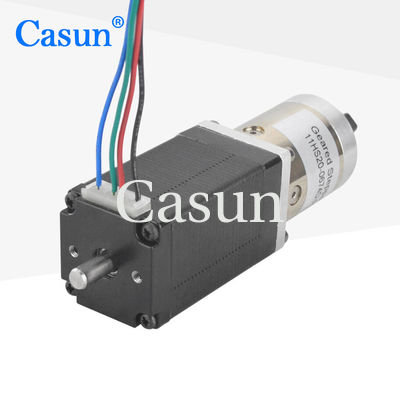

Casun 28*40.5mm NEMA 11 Motore passo a passo 0,95A motore passo a passo 3.6V AR3 Robot Open Source

Casun 28*40.5mm NEMA 11 Motore passo a passo 0,95A motore passo a passo 3.6V AR3 Robot Open Source

Marchio:	Casun
Numero di modello:	28SHD4301-19G
moq:	1 pz
Prezzo:	$24-$35
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Motore passo-passo:

Nema11

Fase:

Coppia di mantenimento:

100mN.m

Tensione nominale:

2.6V

Tasso di corrente:

0.95A

Resistenza di fase:

3.8 ohm

Peso:

0,25

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Nema 11 motore passo-passo a marcia

0.67A Motore passo-passo a marcia

Motore passo-passo robot open source

Descrizione di prodotto

CASUN Stufe Stufe 28*28*40.5mm NEMA 11 Geared Stepper Motor 0.95A stepping motor 3.6V AR3 Open-Source Robot

Planetary Gearbox con 28*28*40.5mm Casun 0.95A Nema 11 Stepper Motor

Micro Geared Stepper Motor with Planetary Gearbox and Small Gear Stepper Motor 28*28*40.5mm NEMA 11

In una gamma di dimensioni, la 28mm Hybrid Stepper Motor Series fornisce una forte coppia di tenuta.

Per ridurre le vibrazioni e raggiungere una maggiore risoluzione di passo, usa un driver microstepping.

Selezionare una versione standard o richiedere una versione appositamente configurata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.95 A.
Torsione di tenuta	100 mN.m.
Resistenza	3.8 om.
Induttanza	2 mH
Inerzia del rotore	12 g-cm2
Peso del motore	0.25 kg
Rapporto di riduzione degli ingranaggi	19:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella degli ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasporto assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore di base non è in grado di soddisfare le vostre esigenze, possiamo modificare il motore per farlo.

Fabbricazioni speciali, parametri di avvolgimento, misurazioni di installazione, fili di piombo con specifiche uniche, connessioni, ecc. sono solo alcuni esempi di contenuti personalizzati.

Opzioni:
Codificatore. Freno. Casella di cambio.

Casun 28*40.5mm NEMA 11 Motore passo a passo 0,95A motore passo a passo 3.6V AR3 Robot Open Source 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
