Casun nema8 nema11 nme14 motore passo-passo a vite ibrido tr5x2 motore passo-passo a vite prigioniera

Casun nema8 nema11 nme14 motore passo-passo a vite ibrido tr5x2 motore passo-passo a vite prigioniera

Marchio:	Casun
Numero di modello:	28SHD4303-76NT
moq:	1 pz
Prezzo:	$9-$18
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.24Amp

Coppia di mantenimento:

13mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Nema11 motore passo a vite a piombo

Nme14 motore passo-passo a vite a piombo

Descrizione di prodotto

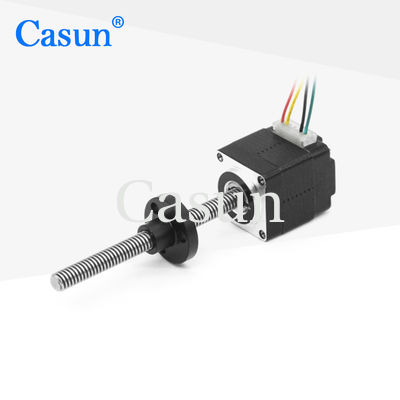

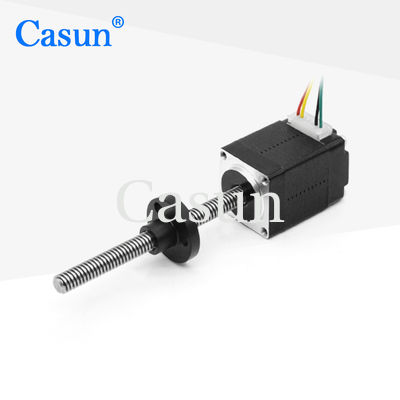

Motore passo-passo ibrido Casun Nema8 Nema11 Nema14 con vite captive TR5x2

Il motore passo-passo Nema 8 con dimensioni del telaio 20 mm x 20 mm e vite lineare captive è progettato per macchine di bellezza e altre applicazioni di controllo del movimento di precisione che richiedono movimento lineare. Questo motore è dotato di una vite captive che si muove linearmente, fornendo un posizionamento preciso e accurato.

Come altri motori della serie di motori passo-passo ibridi da 20 mm, questo motore offre una potente coppia di mantenimento e può essere utilizzato con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. La serie è disponibile in varie dimensioni e può essere personalizzata per soddisfare requisiti specifici.

Caratteristiche

Versioni bipolari o unipolari disponibili
Costruzione a passo ibrido
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Specifiche	Valore
Angolo di passo	1.8°
Dimensioni del telaio	20 mm
Numero di fasi	2 Fasi
Corrente nominale	0.24A
Coppia di mantenimento	13mN.m
Peso del motore	0.06kg
Vite di comando	TR5x2
Connessione	Bipolare

Specifiche operative

Angolo di passo: 1.8°

Temperatura massima: 80°C massimo

Temperatura ambiente: da -20°C a 50°C

Temperatura di stoccaggio: da -20°C a 100°C

Intervallo di umidità: 85% o inferiore, senza condensa

Isolamento del filo magnetico: Classe B 130°C

Resistenza di isolamento: 100M Ohm a 500 VDC

Resistenza dielettrica: 500 VDC per 1 min

Gioco radiale dell'albero: 0.02Max. (carico 450g)

Gioco assiale dell'albero: 0.08Max. (carico 450g)

Forza radiale massima: 28N (20mm dalla flangia)

Forza assiale massima: 10N

Sottomodelli

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	Albero a D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Albero a D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Albero a D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Albero a D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Albero a D-24mm	2.1A

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Servizi di personalizzazione

Se le nostre opzioni di motore standard non soddisfano i tuoi requisiti specifici, possiamo offrire soluzioni personalizzate per soddisfare le tue esigenze. Le nostre opzioni di personalizzazione includono, ma non sono limitate a:

Alberi speciali: diametro, lunghezza, forma e materiale dell'albero personalizzati
Parametri di avvolgimento: numero di poli, calibro del filo e schema di avvolgimento personalizzati
Dimensioni di installazione: modificate per adattarsi ai vincoli di spazio della tua applicazione
Fili di piombo con requisiti speciali: lunghezza, tipo e numero personalizzati
Connettori: aggiunti o modificati per soddisfare i requisiti della tua applicazione

Il nostro team di ingegneri esperti può lavorare con te per sviluppare soluzioni personalizzate che soddisfino le tue esigenze e requisiti specifici.

Contattaci per discutere i tuoi requisiti specifici e le tue esigenze di personalizzazione.
