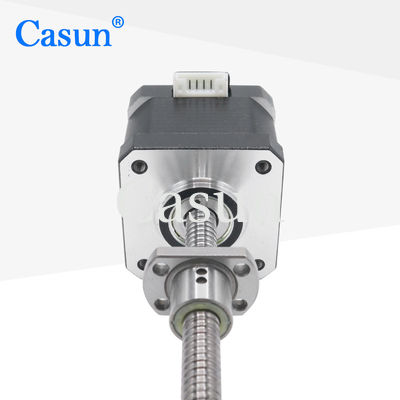

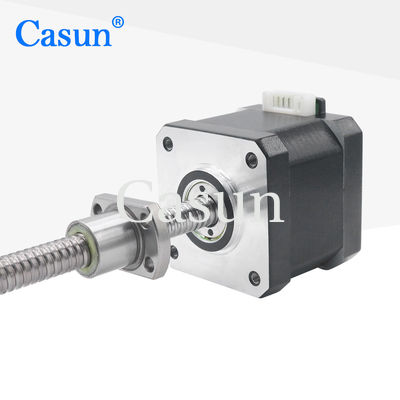

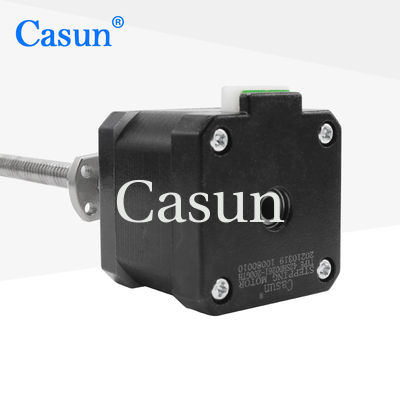

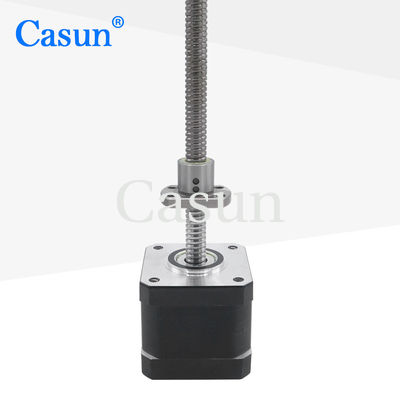

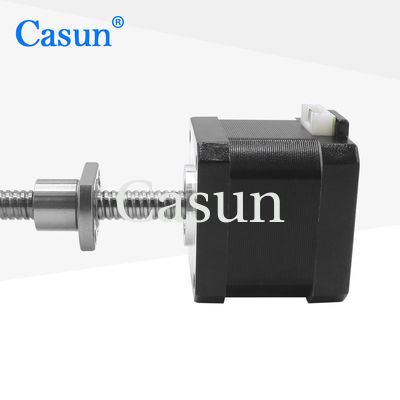

La vite a sfera ha una minore resistenza all'attrito e una maggiore efficienza, consentendo al motore passo a passo di funzionare a velocità più elevate.
La struttura guidata a sfera può fornire un movimento liscio e una bassa perdita di attrito.
Caratteristiche:
-
Disponibili versioni bipolari o unipolari
-
Costruzione a passo ibrido
-
I nostri ingegneri ci contatteranno entro 48 ore per offrire la soluzione ottimale.
-
Omologazione CE e RoHS
-
L'acquisto è garantito da una garanzia di dieci anni, che garantisce la massima sicurezza
Specifiche del motore
|
Settimo angelo.
|
10,8 °
|
|
Dimensione del telaio
|
42 mm
|
|
Numero di fasi
|
Fase 2
|
|
Corrente nominale
|
1.68 Amp
|
|
Torsione di tenuta
|
450 mN.m
|
|
Resistenza
|
10,95 ohm
|
|
Induttanza
|
4.4 mH
|
|
Inerzia del rotore
|
57 g-cm2
|
|
Peso del motore
|
00,3 kg
|
|
Vattone a piombo
|
Tr8X2
|
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Gioco radiale dell' albero:0.02Max. (450 g di carico)
Gioco assiale dell'albero:0.08 Max. (450 g di carico)
Forza radiale massima: 28 N (20 mm dalla fianchetta)
Max. forza assiale):10N
Curve di coppia
Sotto-modelli
| Modello |
Torsione di tenuta |
Angolo di passo |
Lunghezza del motore |
Tipo di pozzo |
Corrente nominale |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 mm |
D Flusso 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Flusso 20 mm |
0.4A |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 mm |
D Flusso 20 mm |
1.68A |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 mm |
D Acciaio 24 mm |
2.0A |
| 42SHD4813 |
0.8N.m. |
10,8° |
60 mm |
D Acciaio 24 mm |
2.1A |
| Lunghezza del corpo |
Diametro della vite |
Pistola |
Lunghezza della vite |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20-1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.
Opzioni:
Codificatore. Freno. Casella di cambio.
Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
