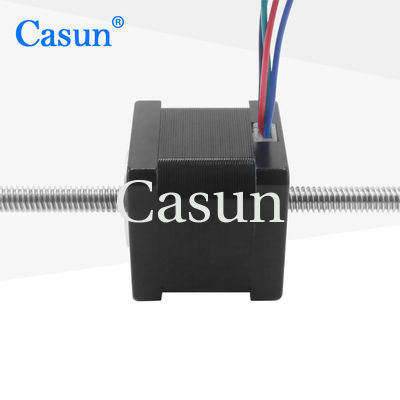

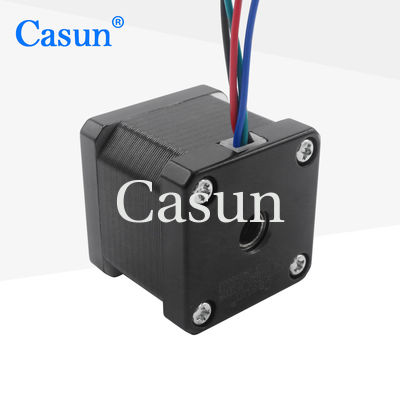

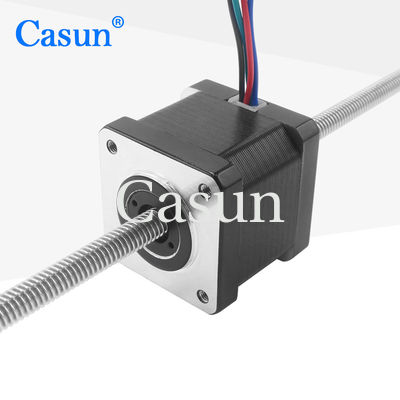

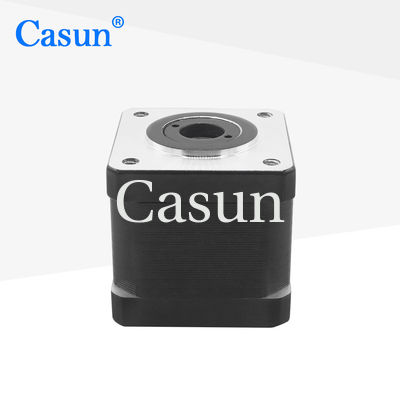

Madrevite non prigioniera lineare del motore passo a passo del NEMA 14 Tr6.35 35mm per l'attrezzatura di automazione

Madrevite non prigioniera lineare del motore passo a passo del NEMA 14 Tr6.35 35mm per l'attrezzatura di automazione

Marchio:	Casun
Numero di modello:	P35SHD4150-257T4
moq:	1 pz
Prezzo:	$9.68-$16
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROSH,ISO

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Evidenziare:

Motore passo a passo non prigioniero del NEMA 14

Madrevite non prigioniera del motore passo a passo

Descrizione di prodotto

Casun Motore a passo lineare Nema 14 Non Captive Lead Screw Stepper Motor 35x35x34mm Tr6.35 35mm per apparecchiature di automazione

Nema 14 Non Captive Stepper Motor 34mm Tr6.35 Lead Screw Stepping 35mm Linear Step Motor

La serie di motori stepper ibridi da 35 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	35 mm
Numero di fasi	Fase 2
Corrente nominale	1.0A
Torsione di tenuta	190 mN.m
Resistenza	3.5 mm
Induttanza	30,6 mH
Inerzia del rotore	20 g-cm2
Peso del motore	0.18 kg

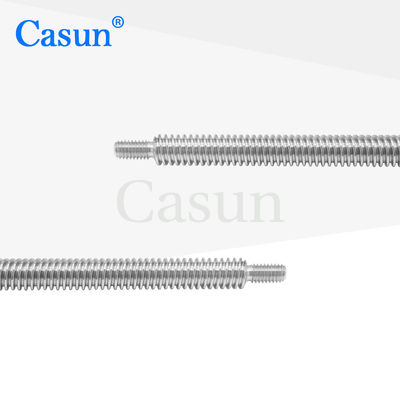

Vattone a piombo	Tr6.35X2.4384
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell' albero:0.02Max. (450 g di carico)

Gioco assiale dell'albero:0.08 Max. (450 g di carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Max. forza assiale):10N

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Stagnop Angolo	Distanze	Tipo di pozzo	Corrente nominale
35SHD0307-20	80 mN.m	10,8°	20 mm	Forno rotondo 20 mm	0.4A
35SHD0001-20	100 mN.m.	10,8°	26 mm	Forno rotondo 20 mm	0.4A
35SHD0102-20B	150 mN.m.	10,8°	34 mm	D Flusso 20 mm	0.75A
35SHD0801-20B	280 mN.m.	10,8°	40 mm	D Flusso 20 mm	0.5A

Lunghezza del corpo	Diametro della vite	Pistola	Lunghezza della vite
20 mm 26 mm 34 mm 40 mm 50 mm	5	2	20-1000 mm
		4
	5.56	9.7536
	6.35	6.35

	6.5	3

	8	2

	M5	1.6

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Madrevite non prigioniera lineare del motore passo a passo del NEMA 14 Tr6.35 35mm per l'attrezzatura di automazione 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
