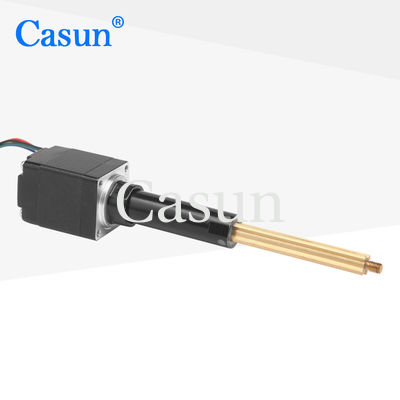

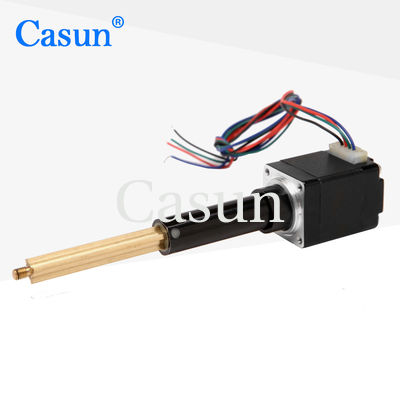

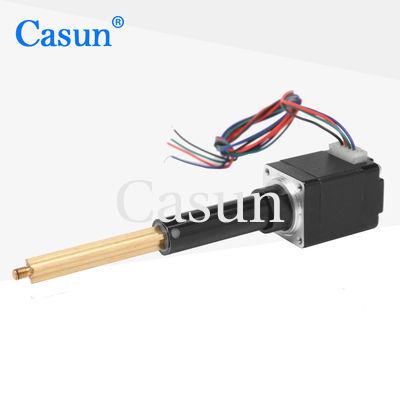

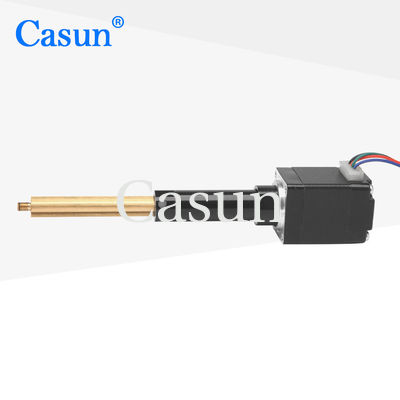

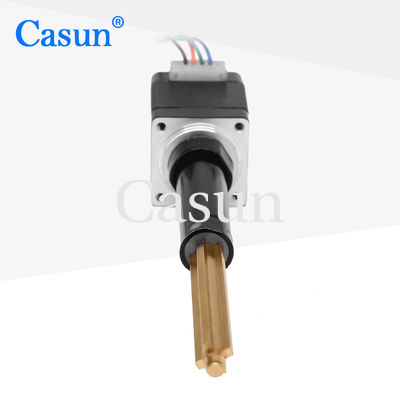

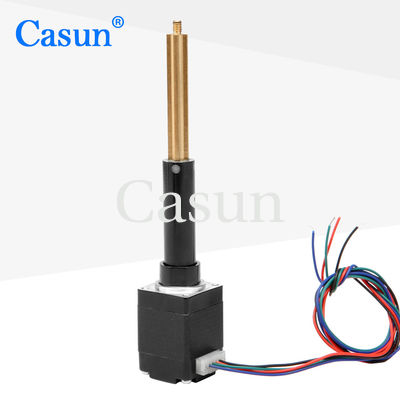

Passo elicoidale 38.1mm del NEMA 11 dell'azionatore lineare del motore passo a passo della vite della grafite per l'erogatore

Passo elicoidale 38.1mm del NEMA 11 dell'azionatore lineare del motore passo a passo della vite della grafite per l'erogatore

Marchio:	Casun
Numero di modello:	B20SHD4353-C38L
moq:	1 pz
Prezzo:	$35.94 - 42.94
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.24Amp

Coppia di mantenimento:

0.5kg a 600pps

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo della madrevite del NEMA 11

motore passo a passo della madrevite del passo di 38.1mm

Descrizione di prodotto

Attuatore lineare a motore passo a vite a piombo nero NEMA 11 Helical Pitch 38,1 mm per dispenser

Casun motore passo lineare attuatore NEMA 11 passo elicoidale 38.1mm motore passo con vite a piombo per dispensatore. Nema 11 Attuatore lineare a motore passo 5.28Vdc 0.24Amp 0.5kg a 600pps 0.1kg motore passo lineare per dispenser.

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni. Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata. Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Specificità	Valore
Angolo di passo	10,8°
Dimensione del fotogramma	28 mm
Numero di fasi	Fase 2
Corrente nominale	0.24Amp
Torsione di tenuta	0.5 kg a 600 ppm
Resistenza	22 ohm
Induttanza	6.0 mH
Inerzia del rotore	2g-cm2
Peso del motore	0.1 kg
Vattone a piombo	Tr3.5X4
Connessione	Bipolare

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20°C a 50°C

Temperatura di conservazione: -20°C a 100°C

Intervallo di umidità: 85% o meno, non condensante

Isolamento da filo magnetico: classe B 130°C

Resistenza di isolamento: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Riproduzione radiale dell'albero: 0,02Max. (450g-carico)

Riproduzione assiale dell'albero: 0,08Max. (450g-carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Forza assiale massima: 10N

Modelli disponibili

Modello	Torsione di tenuta	Angolo di passo	Lunghezza del motore	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Soluzioni per motori personalizzati

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze.

Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, Cavi a piombo con requisiti speciali, connettori, ecc.

Opzioni disponibili:

Codatore

Freno

Casella di marcia

Fabbricazione

Si prega di fare clic sul pulsante "Richiedi un preventivo" qui sotto per comunicarci i tuoi requisiti.
