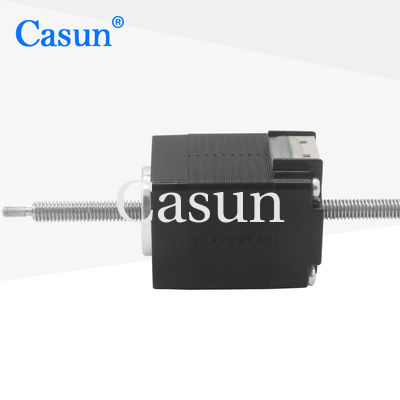

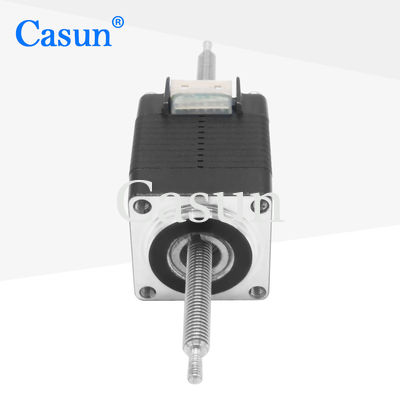

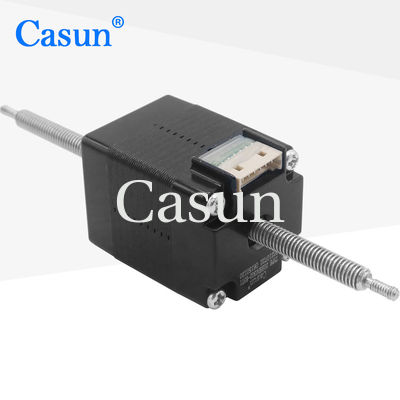

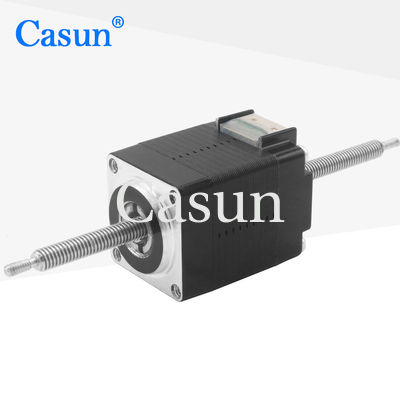

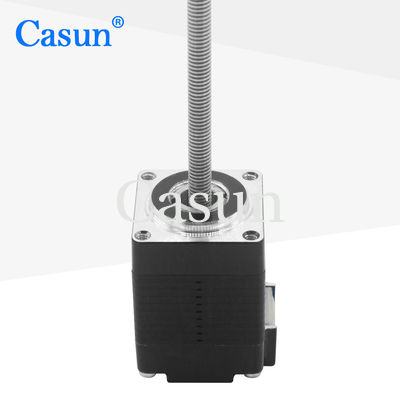

0.5A micro prigioniero nero del NEMA 8 del motore passo a passo 2.55V non per la fresatrice di CNC di STM

0.5A micro prigioniero nero del NEMA 8 del motore passo a passo 2.55V non per la fresatrice di CNC di STM

Marchio:	Casun
Numero di modello:	20SHD0302-83T1
moq:	1 pz
Prezzo:	$13-$13.5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Attuale:

0.5Amp

Coppia di mantenimento:

15mN.m

Angolo di Steper:

1.8degree

Fase:

Coppia di torsione del dente d'arresto:

2mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

micro motore passo a passo 0.5A

Micro motore passo a passo non prigioniero

Descrizione di prodotto

Motore passo-passo micro 0.5A nero 2.55V Nema 8 non captive per fresatrice CNC STM

Motore passo-passo non captive Nema8 con vite passante 20mmx20mm con vite per fresatrice CNC STM. La serie di motori passo-passo ibridi Nema8 offre una potente coppia di mantenimento in una varietà di dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegli una versione base o richiedi la tua configurazione personalizzata.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Disponibile in versione ad albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	1.8°
Dimensione del telaio	20 mm
Numero di fasi	2 Fasi
Corrente nominale	0.5 Ampere
Coppia di mantenimento	15mN.m
Resistenza	5.1ohm
Induttanza	1.5mH
Inerzia del rotore	2g-cm²
Peso del motore	0.08kg
Vite di comando	Tr3.35X0.6096
Connessione	Bipolare

Specifiche operative

Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto
Gioco radiale dell'albero	0.02Max. (carico 450g)
Gioco assiale dell'albero	0.08Max. (carico 450g)
Forza radiale massima	28N (20mm dalla flangia)
Forza assiale massima	10N

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	Albero a D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Albero a D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Albero a D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Albero a D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Albero a D - 24mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.

Encoder

Freno

Riduttore

Albero
