Motore passo a passo non prigioniero lineare 100mm 4.5A 57SHD4935-KH del NEMA 23 di CC per la casa di automazione

Motore passo a passo non prigioniero lineare 100mm 4.5A 57SHD4935-KH del NEMA 23 di CC per la casa di automazione

Marchio:	Casun
Numero di modello:	57SHD4935-KH
moq:	1 pz
Prezzo:	$3.14-$5
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Certificazione:

CE,ROHS,ISO

Angeli passo.:

Coppia di mantenimento:

3000mN.m

Attuale:

4,5 A

Lunghezza del motore:

100 mm

Lancia:

Nessuno

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

Motore passo a passo non prigioniero 57SHD4935-KH

motore passo a passo non prigioniero di 100mm

Descrizione di prodotto

La serie di motori stepper ibridi da 57 mm è disponibile in varie dimensioni e fornisce una forte coppia di trattenimento.

Per ridurre le vibrazioni e produrre una maggiore risoluzione di passo, utilizzare un driver micro-stepping.

Selezionare una versione standard o richiedere una versione appositamente configurata.

Caratteristiche:

Sia la coppia elevata che la precisione
Per apparecchiature elettroniche industriali e apparecchiature industriali ad alta tecnologia
Entro 48 ore, uno dei nostri ingegneri vi contatterà con l'opzione migliore
Espert in soluzioni professionali per il sistema di propulsione
Alta coppia e alta precisione

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	4.5 A
Torsione di tenuta	3000 mN.m.
Resistenza	10,3 ohm
Induttanza	60,0 mH
Inerzia del rotore	650 g-cm2
Peso del motore	1 kg
Numero di lead	4
Connessione	Bipolare

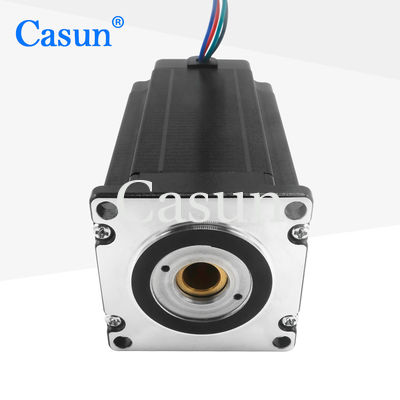

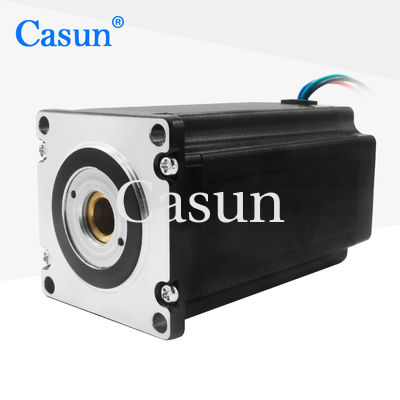

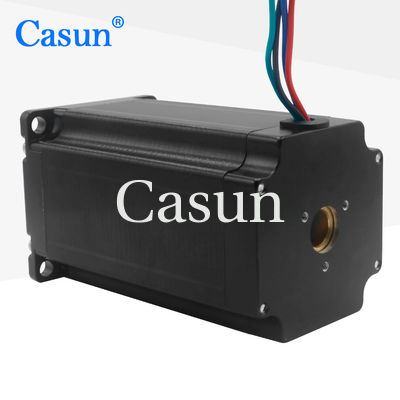

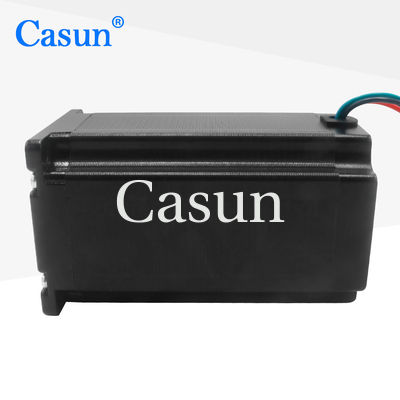

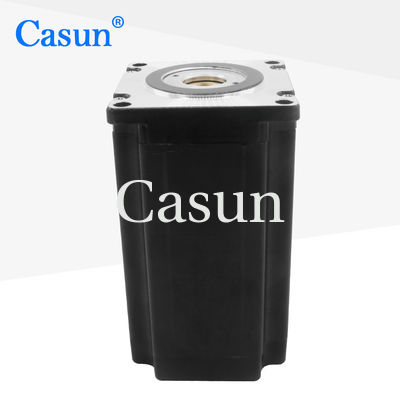

Apparizione

Motore passo a passo non prigioniero lineare 100mm 4.5A 57SHD4935-KH del NEMA 23 di CC per la casa di automazione 0

Dimensioni

Motore passo a passo non prigioniero lineare 100mm 4.5A 57SHD4935-KH del NEMA 23 di CC per la casa di automazione 1

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Distanze	TTipo di albero	Corrente nominale
57SHD4013-21B	0.6N.m.	10,8°	41 mm	D Acciaio 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D Acciaio 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D Acciaio 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D Acciaio 21 mm	3.0A
57SHD4934-20B	3.0N.m	10,8°	100 mm	D Flusso 20 mm	3.0A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
