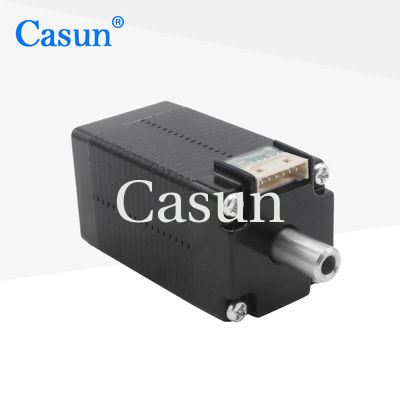

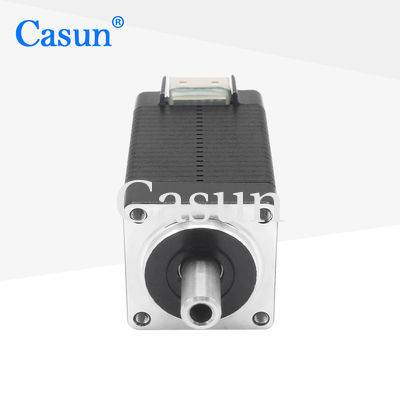

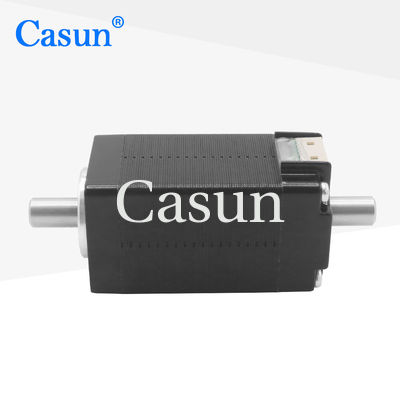

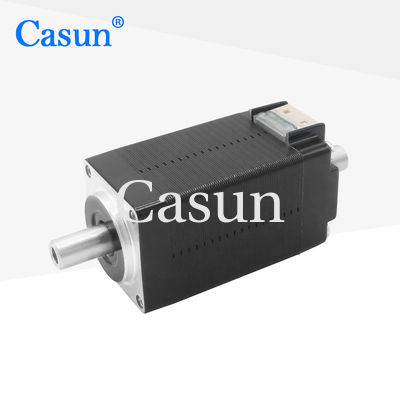

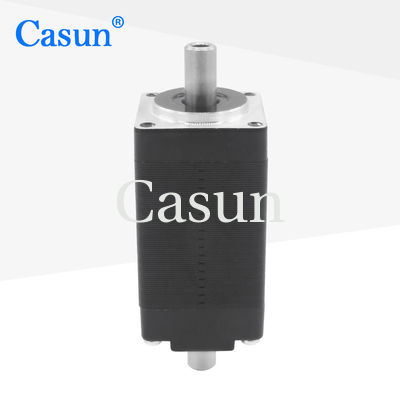

paso del motore 0.6A di 28x28x38mm un motore facente un passo dell'albero cavo doppio del NEMA 11 di paso 5.4V per la macchina medica
La serie ibrida 20mm del motore passo a passo offre la coppia di torsione di tenuta potente in varie dimensioni.
Usi con un driver microstepping per ridurre la vibrazione e raggiungere il più alta risoluzione di punto.
Scelga una versione della linea di base o richieda la vostra propria configurazione su misura.
Caratteristiche:
Angelo di punto
|
° 1,8 |
Dimensione di Fram
|
42 millimetri |
Numero della fase
|
bifase |
Corrente nominale
|
0,6 A |
Tenuta della coppia di torsione
|
32 mN.m |
Resistenza
|
9,0 il OM |
Induttanza
|
3.2mH |
Inerzia del rotore
|
² 3,8 g-cm |
Peso del motore
|
0,1 chilogrammi |
Numero dei cavi
|
4 |
Collegamento
|
Bipolare |
Angolo di punto: 1.8°
Temperatura massima: massimo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura di stoccaggio -20: °C a 100°C
Gamma di umidità (%): 85% o di meno, senza condensazione
Isolamento del cavo del magnete: Classe B 130 grado C
Resistenza di isolamento: 100M Ohm a 500 VCC
Resistenza dielettrica: 500 VCC per 1 min
Modello di Casun | Modello generale | Angolo | Lunghezza del motore | Corrente nominale | Tenuta della coppia di torsione |
B20SHD4353-10 | 8HS11-0204S | 1.8° | 28mm | 0.2A | 0,016 N.m |
8HS12-0506S | 1.8° | 28mm | 0.5A | 0.018N.m | |
20SHD0501-10 | 8HS13-0604S | 1.8° | 34.3mm | 0.6A | 0.018N.m |
8HS15-0304S | 1.8° | 38mm | 0.3A | 0.03N.m | |
20SHD4255-10X | 8HS15-0604S | 1.8° | 38mm | 0.6A | 0.04N.m |
20SHD4101-20 | 1.8° | 42mm | 0.8A | 0.03N.m |
