Motore passo a passo della vite della palla

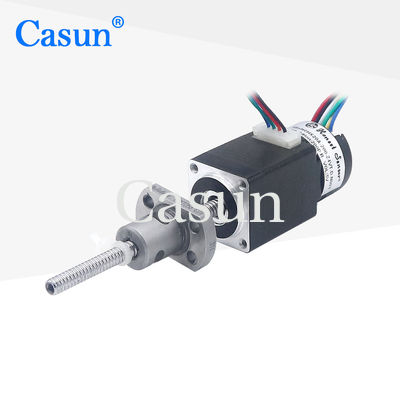

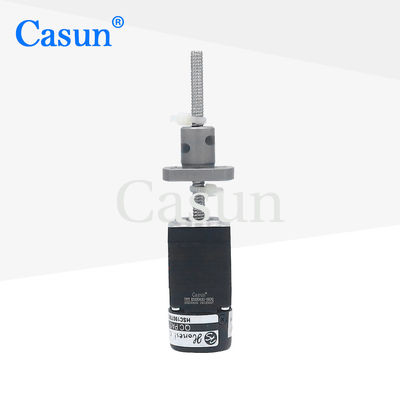

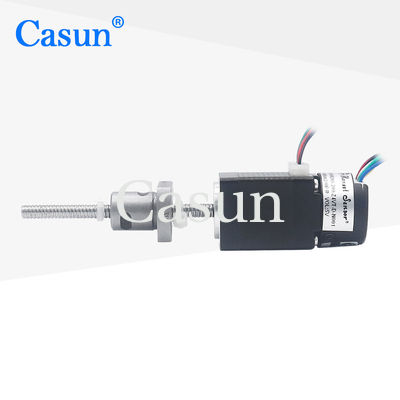

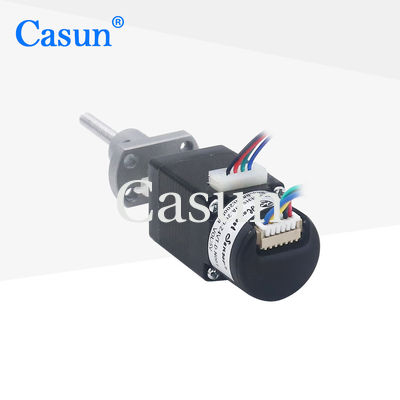

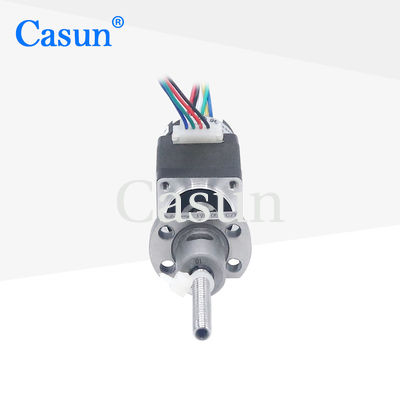

NEMA 8 del motore passo a passo della vite della palla di Casun 0.5A per lo strumento di disegno

NEMA 8 del motore passo a passo della vite della palla di Casun 0.5A per lo strumento di disegno

Marchio:	Casun
Numero di modello:	B20SHD4351-56GPQ
moq:	1 pz
Prezzo:	$24.94-$35
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Angolo di Steper:

1.8degree

Fase:

Tensione nominale:

2.55V

Attuale:

0,5 A

Coppia di mantenimento:

14mN.m

Coppia di torsione del dente d'arresto:

2mN.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

motore passo a passo della vite della palla 0.5A

NEMA 8 del motore passo a passo della vite della palla

Motore passo a passo di Casun 0.5A

Descrizione di prodotto

Vite a ricircolo di sfere Casun 0.5A Motore passo-passo Nema 8 per strumento di disegno

Motore passo-passo Nema 8 14mN.m 0.5A con vite a ricircolo di sfere L200/250/300MM per strumento di disegno. La serie di motori passo-passo ibridi da 42 mm offre una potente coppia di mantenimento in una varietà di dimensioni. Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegliere una versione di base o richiedere la propria configurazione personalizzata.

Caratteristiche principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Specifiche	Valore
Angolo di passo	1.8°
Dimensione del telaio	20mm
Numero di fasi	2 Fasi
Corrente nominale	0.5A
Coppia di mantenimento	14mN.m
Resistenza	5.5ohm
Induttanza	1.5mH
Inerzia del rotore	2g-cm²
Peso del motore	0.08kg
Vite di comando	SF0401
Connessione	Bipolare

Specifiche operative

Parametro	Specifiche
Angolo di passo	1.8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo del magnete	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto
Gioco radiale dell'albero	0.02Max. (carico 450g)
Gioco assiale dell'albero	0.08Max. (carico 450g)
Forza radiale massima	28N (20mm dalla flangia)
Forza assiale massima	10N

Modelli disponibili

Modello	Coppia di mantenimento	Angolo di passo	Lunghezza del motore	Tipo di albero	Corrente nominale
42SHD4950	0.13N.m	1.8°	20mm	Albero a D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Albero a D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Albero a D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Albero a D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Albero a D-24mm	2.1A

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti. I contenuti personalizzati includono, ma non sono limitati a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi di collegamento con requisiti speciali, connettori, ecc.

Opzioni disponibili

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante qui sotto per comunicarci le vostre esigenze e ottenere un preventivo personalizzato.

Richiedi un preventivo
