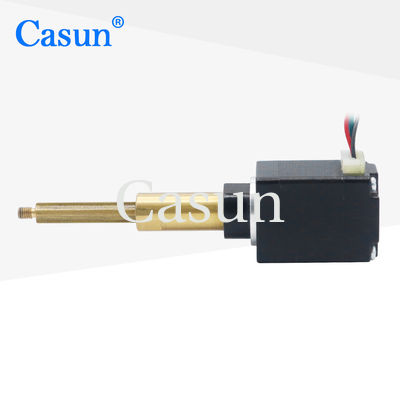

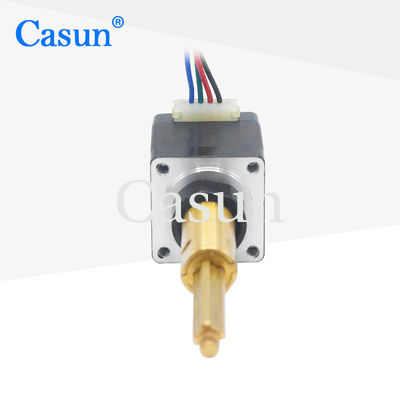

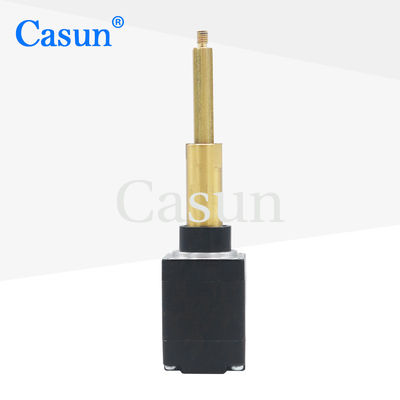

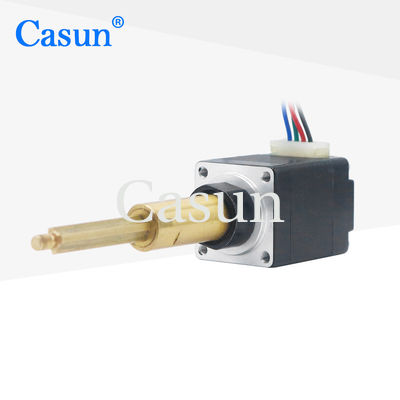

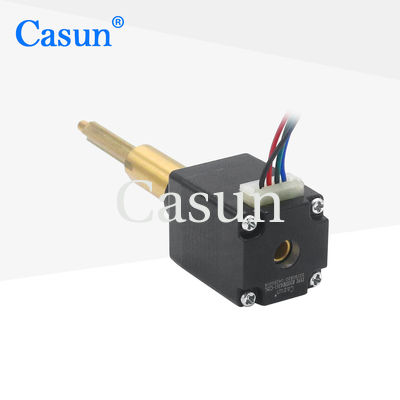

Micro Stepper Motor NEMA 8 2.55V 0.5A Attuatore lineare disponibile in varie risoluzioni
La serie di motori stepper ibridi da 20 mm offre una potente coppia di tenuta in una varietà di dimensioni.
Utilizzare un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.
Scegli una versione di base o richiedi la tua configurazione personalizzata.
Caratteristiche:
-
Sono disponibili versioni bipolari o unipolari
-
Costruzione a passo ibrido
-
Disponibile in versioni a singolo o a doppio albero
-
Approvato CE e RoHS
-
Le personalizzazioni sono su richiesta
Specifiche del motore
|
Settimo angelo.
|
10,8 °
|
|
Dimensione del telaio
|
20 mm
|
|
Numero di fasi
|
Fase 2
|
|
Corrente nominale
|
0.5 A
|
|
Mini Spinta
|
0.1 kg
|
|
Resistenza
|
5.1 Om
|
|
Induttanza
|
1.5 mH
|
|
Inerzia del rotore
|
2 g-cm2
|
|
Peso del motore
|
0.1 kg
|
|
Vattone a piombo
|
Non
|
|
Connessione
|
Bipolare
|
Specificativi di funzionamento
Angolo di passo: 1,8°
Temperatura massima: massimo 80°C
Temperatura ambiente: da -20 °C a 50 °C
Temperatura di conservazione -20 °C-100 °C
Intervallo di umidità (%) : 85% o meno, non condensante
Isolamento da filo magnetico: Classe B 130°C
Risistenza isolante: 100 M Ohm a 500 VDC
Forza dielettrica: 500 VDC per 1 minuto
Gioco radiale dell' albero:0.02Max. (450 g di carico)
Gioco assiale dell'albero:0.08 Max. (450 g di carico)
Forza radiale massima: 28 N (20 mm dalla fianchetta)
Max. forza assiale):10N
Curve di coppia
Sotto-modelli
| Modello |
Torsione di tenuta |
Stagnop Angolo |
Distanze |
Tipo di pozzo |
Corrente nominale |
| 35SHD0307-20 |
80 mN.m |
10,8° |
20 mm |
Forno rotondo
20 mm |
0.4A |
| 35SHD0001-20 |
100 mN.m. |
10,8° |
26 mm |
Forno rotondo
20 mm |
0.4A |
| 35SHD0102-20B |
150 mN.m. |
10,8° |
34 mm |
D Flusso 20 mm |
0.75A |
| 35SHD0801-20B |
280 mN.m. |
10,8° |
40 mm |
D Flusso 20 mm |
0.5A |
| Lunghezza del motore |
Stoke |
Dimensione |
Dimensione |
| 27.5 mm |
25.4 mm |
27.5 mm |
17.2 mm Max |
| 31.8 mm |
33.9 mm |
22 mm Max |
| 38.1 mm |
40.2 mm |
28 mm Max |
Scarica
Se il nostro motore standard non puo' soddisfare le vostre esigenze,
Possiamo personalizzare il motore secondo le vostre esigenze
Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, percorsi, percorsi per passo, ecc.
