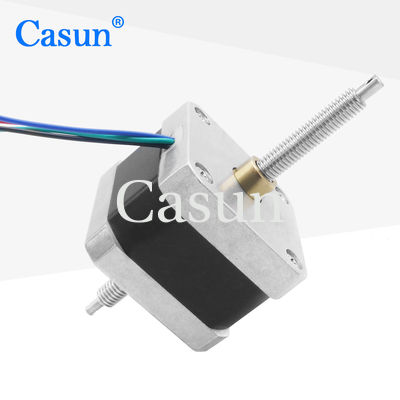

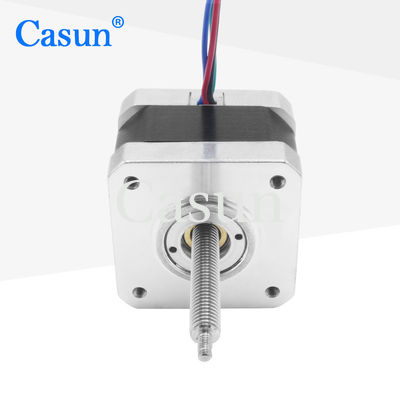

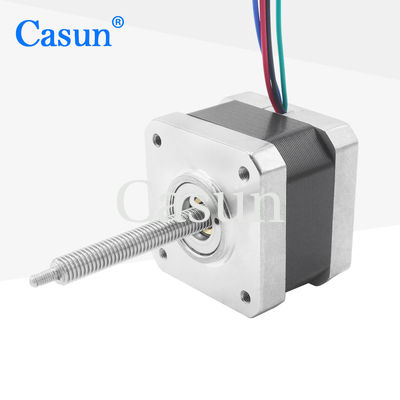

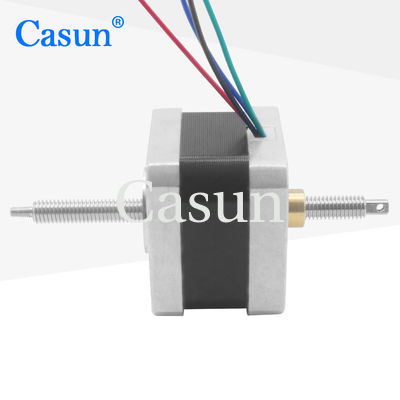

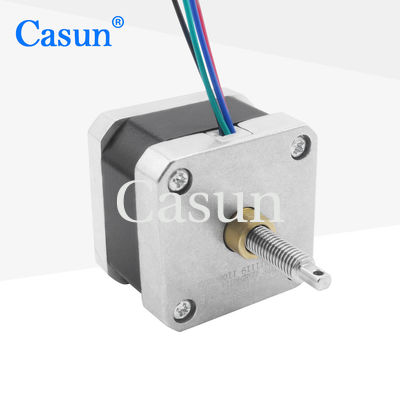

motore del Non prigioniero 3V del motore passo a passo Nema17 1.2A di 42*42mm con ROHS per la macchina di CNC
La serie ibrida 42mm del motore passo a passo offre la coppia di torsione di tenuta potente in varie dimensioni.
Usi con un driver microstepping per ridurre la vibrazione e raggiungere il più alta risoluzione di punto.
Scelga una versione della linea di base o richieda la vostra propria configurazione su misura.
Caratteristiche:
-
Versioni bipolari o unipolari disponibili
-
Costruzione passo passo ibrida
-
Disponibile nelle versioni singole o doppie dell'asse
-
Il CE e RoHS hanno approvato
-
Personalizzazioni a richiesta
Specifiche del motore
|
Angelo di punto
|
° 1,8
|
|
Dimensione di Fram
|
42 millimetri
|
|
Numero della fase
|
bifase
|
|
Corrente nominale
|
1.2Amp
|
|
Tenuta della coppia di torsione
|
260mN.m
|
|
Resistenza
|
2.5ohm
|
|
Induttanza
|
3.3mH
|
|
Inerzia del rotore
|
² 38g-cm
|
|
Peso del motore
|
0.2kg
|
|
Madrevite
|
Tr6.35X1
|
|
Collegamento
|
Bipolare
|
Specifiche di funzionamento
Angolo di punto: 1.8°
Temperatura massima: massimo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura di stoccaggio -20: °C a 100°C
Gamma di umidità (%): 85% o di meno, senza condensazione
Isolamento del cavo del magnete: Classe B 130 grado C
Resistenza di isolamento: 100M Ohm a 500 VCC
Resistenza dielettrica: 500 VCC per 1 min
Gioco radiale dell'asse: 0.02Max. (450g-load)
Gioco assiale dell'asse: 0.08Max. (450g-load)
Forza radiale massima: 28N (20mm dalla flangia)
Forza assiale massima): 10N
Curve di coppia di torsione
Submodels
| Modello |
Tenuta della coppia di torsione |
Angolo di punto |
Lunghezza del motore |
Tipo di asse |
Corrente nominale |
| 42SHD4950 |
0.13N.m |
1.8° |
20mm |
D Shaft-20mm |
1.0A |
| 42SHD4003 |
0.26N.m |
1.8° |
34mm |
D Shaft-20mm |
0.4A |
| 42SHD0261 |
0.45N.m |
1.8° |
40mm |
D Shaft-20mm |
1.68A |
| 42SHD4425 |
0.59N.m |
1.8° |
48mm |
D Shaft-24mm |
2.0A |
| 42SHD4813 |
0.8N.m |
1.8° |
60mm |
D Shaft-24mm |
2.1A |
| Statura |
Diametro della vite |
Passo |
Lunghezza della vite |
20 millimetri
34 millimetri
40 millimetri
48 millimetri
60 millimetri
|
5 |
2 |
20-1000 millimetri |
| 8 |
| 6,35 |
1,27 |
| 3,175 |
| 6,35 |
| 6,5 |
3 |
| 6,35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Se il nostro motore standard non può soddisfare le vostre esigenze,
possiamo personalizzare il motore secondo i vostri bisogni
Il contenuto su misura include ma non è limitato le assi speciali, i parametri d'avvolgimento, le dimensioni dell'installazione, i fili di piombo con i requisiti speciali, i connettori, ecc.
