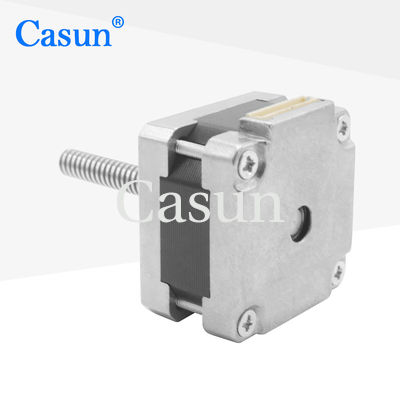

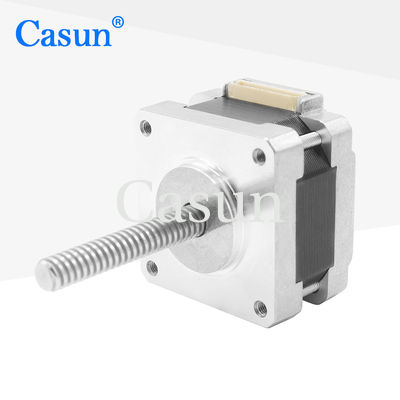

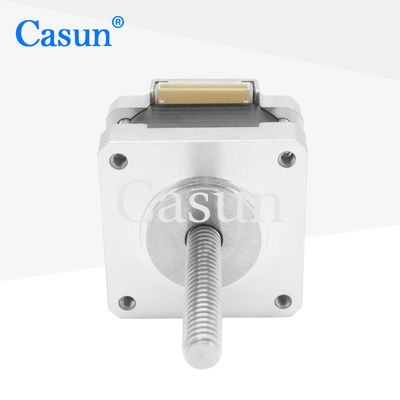

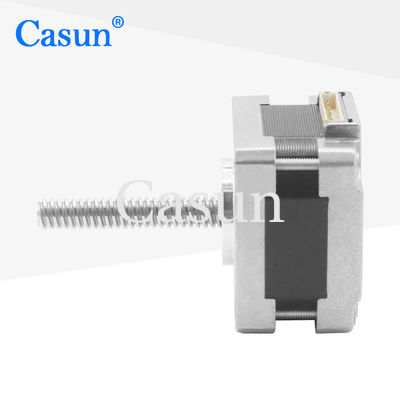

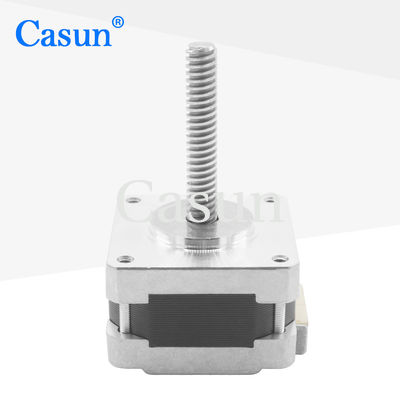

motore passo a passo del NEMA 12V 16 di 25mm con la fase prigioniera del motore passo a passo 4 della madrevite

motore passo a passo del NEMA 12V 16 di 25mm con la fase prigioniera del motore passo a passo 4 della madrevite

Marchio:	Casun
Numero di modello:	39SHD0609-40N
moq:	1 pz
Prezzo:	$9.68-$14
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

120mN.m

Attuale:

0,28 A

Lunghezza del motore:

25 mm

Lancia:

Lunghezza dell'asse 40mm della vite

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

motore passo a passo prigioniero di 25mm

12V motore passo a passo del NEMA 16

Fase prigioniera del motore passo a passo 4

Descrizione di prodotto

Motore passo-passo NEMA 16 da 25 mm 12 V con vite di comando Motore passo-passo captive a 4 fasi

Il motore passo-passo con vite di comando esterna da 39 offre alta precisione, lunga durata, basso consumo energetico, coppia elevata, eccellenti caratteristiche inverse e installazione conveniente. Ampiamente utilizzato in apparecchiature di automazione, dispositivi medici, macchinari per la stampa, macchinari tessili e altre applicazioni industriali.

Caratteristiche principali

Disponibile in versioni unipolari o bipolari
Costruzione ibrida del motore passo-passo
Esperto in soluzioni professionali per la trasmissione
12 anni di storia in Cina con oltre 800 clienti serviti
Consulenza ingegneristica entro 48 ore

Specifiche del motore

Angolo di passo	1,8°
Dimensioni del telaio	39 mm
Numero di fasi	4 fasi
Corrente nominale	0,28 A
Coppia di mantenimento	120 mN.m
Resistenza	44 ohm
Induttanza	20 mH
Inerzia del rotore	15 g-cm²
Peso del motore	0,17 kg
Numero di fili	6
Connessione	Bipolare

Specifiche operative

Angolo di passo	1,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di stoccaggio	-20°C a 100°C
Intervallo di umidità	85% o inferiore, senza condensa
Isolamento del filo magnetico	Classe B 130°C
Resistenza di isolamento	100M Ohm a 500 VDC
Resistenza dielettrica	500 VDC per 1 minuto
Gioco radiale dell'albero	0,02 Max. (carico 450g)
Gioco assiale dell'albero	0,08 Max. (carico 450g)
Forza radiale massima	28N (20mm dalla flangia)
Forza assiale massima	10N

Sottomodelli disponibili

Lunghezza del corpo	20mm, 22mm, 23mm, 25mm, 29mm, 30mm, 34mm, 38mm, 48mm
Diametro della vite	5mm, 6mm, 6,5mm, 8mm, M5
Passo	1mm, 3mm, 0,8mm, 1,6mm
Lunghezza della vite	20mm a 1000mm

Opzioni di personalizzazione

Se il nostro motore standard non soddisfa le tue esigenze, possiamo personalizzare il motore in base ai tuoi requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori e altro ancora.

Encoder

Freno

Riduttore

Albero

Si prega di fare clic sul pulsante qui sotto per comunicarci le tue esigenze e ricevere un preventivo personalizzato.

Richiedi un preventivo
