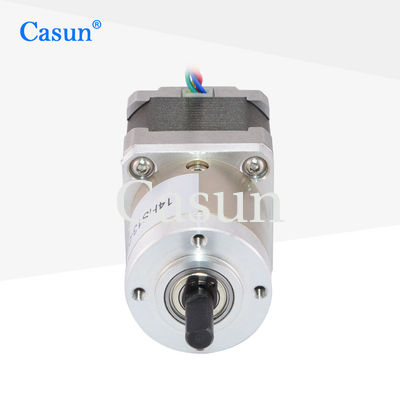

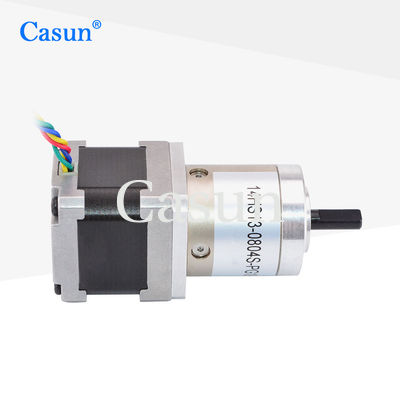

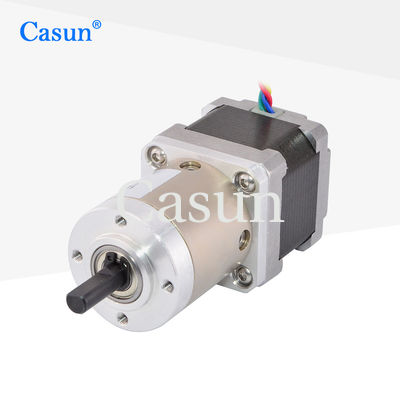

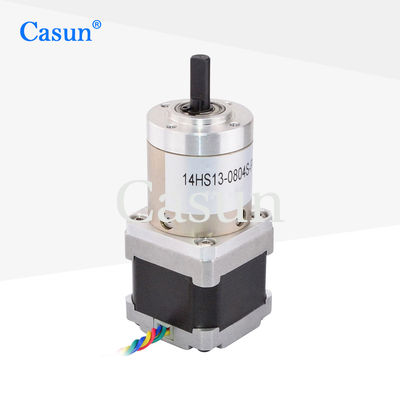

il NEMA 14 di 6.8V 1A ha innestato il motore del motore passo a passo 180mN.M Planetary Gear Reducer

il NEMA 14 di 6.8V 1A ha innestato il motore del motore passo a passo 180mN.M Planetary Gear Reducer

Marchio:	Casun
Numero di modello:	P35SHD4118-19G
moq:	1 pz
Prezzo:	$18.9-$24
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angolo di Steper:

1.8degree

Fase:

Tensione nominale:

6.8V

Tasso di corrente:

Coppia di mantenimento:

180mN.m

Coppia di torsione del dente d'arresto:

15mN.m

Rapporto:

19.2:1

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29x18cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

NEMA 14 di 6.8V 1A

1A il NEMA 14 ha innestato il motore passo a passo

motore di 180mN.M Planetary Gear Reducer

Descrizione di prodotto

6.8V 1A NEMA 14 Motore Passo-Passo con Riduttore Planetario 180mN.M

Il motore passo-passo NEMA 14 1A con 6.8V e 180 mN.m di coppia presenta un riduttore epicicloidale ad alta efficienza con un rapporto di riduzione di 19:1. Questo motore passo-passo NEMA 14 14HS13-0804S-PG19 offre una potente coppia di mantenimento in un design compatto di motore passo-passo ibrido da 42mm.

Utilizzare con un driver microstepping per ridurre le vibrazioni e ottenere una maggiore risoluzione dei passi. Scegliere tra versioni standard o richiedere configurazioni personalizzate per soddisfare le vostre specifiche esigenze.

Caratteristiche Principali

Versioni bipolari o unipolari disponibili
Costruzione ibrida del motore passo-passo
Disponibile in versioni con albero singolo o doppio
Approvato CE e RoHS
Personalizzazioni disponibili su richiesta

Dimensioni

Specifiche del Motore

Angolo di Passo	1.8°
Dimensione Telaio	35 mm
Numero di Fasi	2 Fasi
Corrente Nominale	1.0 A
Coppia di Mantenimento	180 mN.m
Resistenza	6.8 ohm
Induttanza	10 mH
Inerzia del Rotore	180 g-cm²
Peso del Motore	0.4 kg
Rapporto di Riduzione	19.2:1
Connessione	Bipolare

Specifiche Operative

Motore

Angolo di Passo	1.8°
Temperatura Massima	80°C massimo
Temperatura Ambiente	-20°C a 50°C
Temperatura di Stoccaggio	-20°C a 100°C
Intervallo di Umidità	85% o inferiore, senza condensa
Isolamento Filo Magnete	Classe B 130°C
Resistenza di Isolamento	100M Ohm a 500 VDC
Rigidità Dielettrica	500 VDC per 1 min

Riduttore

Materiale Alloggiamento	Metallo
Cuscinetto all'Uscita	Cuscinetti a Sfera
Carico Radiale Massimo (12mm dalla flangia)	≤80N
Carico Assiale Massimo dell'Albero	≤30N
Gioco Radiale dell'Albero (vicino alla flangia)	≤0.06m
Gioco Assiale dell'Albero	≤0.3mm
Gioco di Ritardo a Vuoto	≤1.5°

Sottomodelli

Lunghezza Motore	Lunghezza Riduttore	Rapporto	Efficienza
26 mm
34 mm
40 mm	29.1 mm	3.71	90%
	36.8 mm	13.76	80%
	44.6 mm	51	70%
		71
		99.5
		139

Opzioni Disponibili

Encoder

Freno

Riduttore

Albero

Personalizzazione Disponibile: Se il nostro motore standard non soddisfa le vostre esigenze, possiamo personalizzare il motore in base ai vostri requisiti. Il contenuto personalizzato include, ma non è limitato a, alberi speciali, parametri di avvolgimento, dimensioni di installazione, cavi con requisiti speciali, connettori, ecc.
