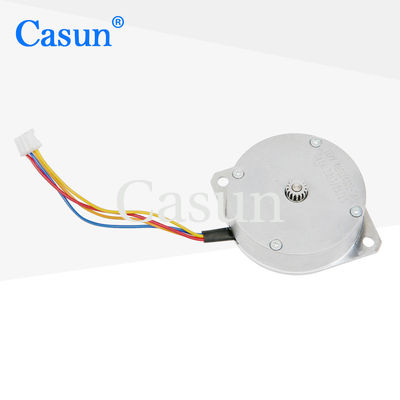

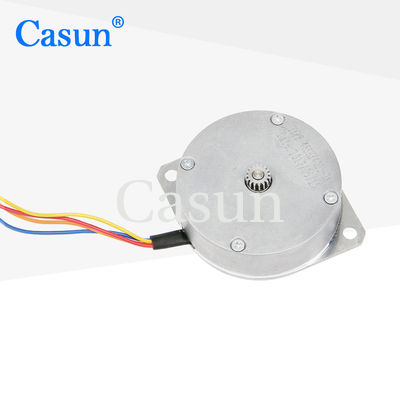

Motore facente un passo piano di grado 100mN.m del motore passo a passo 3.2V 1,8 dell'alto pancake di Troque Casun
La serie ibrida del motore passo a passo offre la coppia di torsione di tenuta potente in varie dimensioni.
Usi con un driver microstepping per ridurre la vibrazione e raggiungere il più alta risoluzione di punto.
Scelga una versione della linea di base o richieda la vostra propria configurazione su misura.
Caratteristiche:
-
Versioni bipolari o unipolari disponibili
-
Costruzione passo passo ibrida
-
Disponibile nelle versioni singole o doppie dell'asse
-
Il CE e RoHS hanno approvato
-
Personalizzazioni a richiesta
Specifiche del motore
|
Angelo di punto
|
° 1,8
|
|
Dimensione di Fram
|
46mm
|
|
Numero della fase
|
bifase
|
|
Corrente nominale
|
1.0Amp
|
|
Tenuta della coppia di torsione
|
100mN.m
|
|
Resistenza
|
3,2 ohm
|
|
Induttanza
|
2.7mH
|
|
Inerzia del rotore
|
² 11g-cm
|
|
Peso del motore
|
0.1kg
|
|
Numero dei cavi
|
4
|
|
Collegamento
|
Bipolare
|
Specifiche di funzionamento
Angolo di punto: 1.8°
Temperatura massima: massimo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura di stoccaggio -20: °C a 100°C
Gamma di umidità (%): 85% o di meno, senza condensazione
Isolamento del cavo del magnete: Classe B 130 grado C
Resistenza di isolamento: 100M Ohm a 500 VCC
Resistenza dielettrica: 500 VCC per 1 min
Curve di coppia di torsione
Submodels
| Modello No |
Angolo di punto (°) |
Tensione nominale (V) |
Corrente nominale (A) |
Resistenza di fase (Ω) |
Induttanza di fase (MH) |
Tenendo coppia di torsione (Kg.cm) |
Coppia di torsione del dente d'arresto (g.cm massimi) |
Inerzia del rotore (² di g.cm) |
Lunghezza del motore (millimetri) |
Peso del motore (chilogrammi) |
| 46SHY4001-3A |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
100mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4001-13S |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
100mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4302-3A2-2 |
1.8° |
1.64V |
2A |
0.82ohm |
1mH |
190mN.m |
12mN.m |
18 |
46 |
0,2 |
| 46SHY4003-4AL1-1 |
1.8° |
2.8V |
1A |
2.8ohm |
2.4mH |
90mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4001-3AL1-1 |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
100mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4401-2A1 |
1.8° |
2.5V |
1A |
2.5ohm |
1.7mH |
52mN.m |
8mN.m |
7 |
46 |
0,1 |
| Modello |
Lunghezza del motore |
Corrente |
Tenuta della coppia di torsione |
| P28SHD4611 |
9.5mm |
0.5A |
16mN.m |
| P28SHD4701 |
10.6mm |
0.5A |
20mN.m |
| P28SHD4750 |
13-15mm |
0.5A |
25mN.m |
| P28SHD4950 |
17.9mm |
0.5A |
35mN.m |
Download
Se il nostro motore standard non può soddisfare le vostre esigenze,
possiamo personalizzare il motore secondo i vostri bisogni
Il contenuto su misura include ma non è limitato le assi speciali, i parametri d'avvolgimento, le dimensioni dell'installazione, i fili di piombo con i requisiti speciali, i connettori, ecc.
FAQ
1. chi sono noi?
Siamo basati su Guangdong, Cina, cominciamo dal 2011, vendiamo al mercato interno (63,00%), Europa occidentale (12,00%), Nord America (9,00%), l'Asia orientale (8,00%), Europa settentrionale (2,00%), Europa Orientale (00,00%), Sud-est asiatico (00,00%), Oceania (00,00%), metà di est (00,00%), Europa meridionale (00,00%), Asia Meridionale (00,00%). C'è totale circa 51-100 persone nel nostro ufficio.
2. come possiamo garantire la qualità?
Sempre un campione di preproduzione prima di fabbricazione in serie;
Ispezione sempre finale prima della spedizione;
3.what può voi comprare da noi?
Motore passo a passo, motore di BLDC
4. perché dovreste comprare da noi non da altri fornitori?
Siamo specializzati nella produzione e nella vendita dei motori passo a passo per più di 11 anno.
5. che servizi possiamo fornire?
Termini di consegna accettati: CATENA DELL'OROLOGIO, CFR, CIF, EXW, consegna precisa;
Valuta accettata di pagamento: USD, CNY;
Tipo accettato di pagamento: T/T, L/C, D/P D/A, Paypal;
Lingua parlata: Inglese, cinese, giapponese
