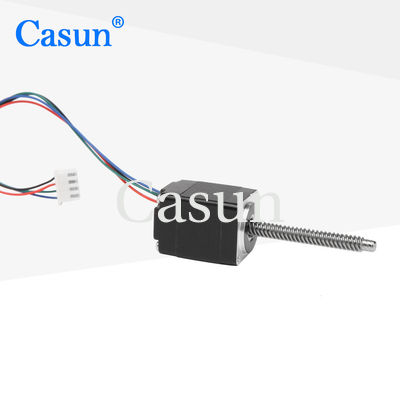

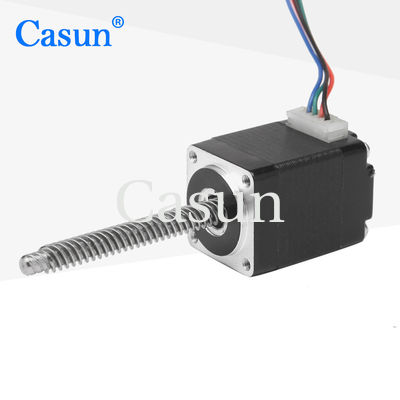

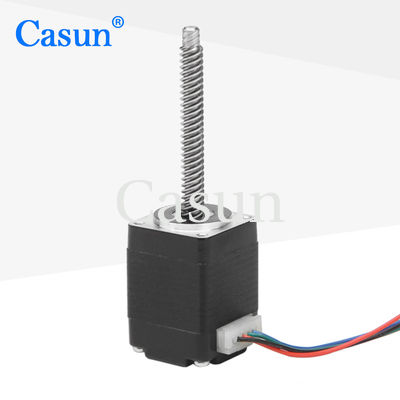

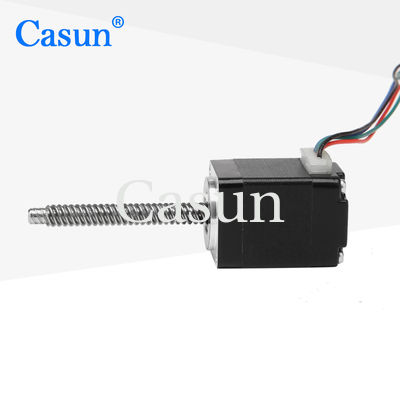

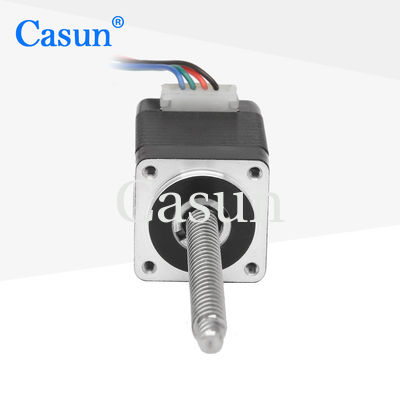

motore passo a passo del NEMA 8 di 20X20X27mm con il motore passo a passo prigioniero della madrevite

motore passo a passo del NEMA 8 di 20X20X27mm con il motore passo a passo prigioniero della madrevite

Marchio:	Casun
Numero di modello:	42SHD0034-81NP
moq:	1 pz
Prezzo:	$9.68-$14
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Angeli passo.:

1,8°

Coppia di mantenimento:

14mN.m

Attuale:

0,5 A

Lunghezza del motore:

27.5mm

Lancia:

Lunghezza dell'asse 81mm della vite

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29xc14m

Evidenziare:

NEMA 8 di 20X20X27mm

motore passo a passo del NEMA 8 di 27mm

Motore passo a passo prigioniero del NEMA 8

Descrizione di prodotto

La struttura di trasmissione a vite esterne del motore a vite esterno a 20 mm può stabilizzare il movimento del motore, ridurre la probabilità di vibrazioni e risonanza del motore,e migliorare la stabilità del sistema di controllo.

Struttura compatta, adatta per occasioni con spazio limitato.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Fornire "multiplici certificazioni internazionali" per le apparecchiature industriali ad alta tecnologia e elettroniche
I nostri ingegneri saranno in contatto entro 48 ore per fornire la migliore soluzione

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	20 mm
Numero di fasi	Fase 2
Corrente nominale	0.5 A
Torsione di tenuta	14 mN.m
Resistenza	5.5 ohm
Induttanza	1.5 mH
Inerzia del rotore	2 g-cm2
Peso del motore	00,08 kg
Numero di lead	4
Connessione	Bipolare

Dimensioni

Specificativi di funzionamento

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Gioco radiale dell' albero:0.02Max. (450 g di carico)

Gioco assiale dell'albero:0.08 Max. (450 g di carico)

Forza radiale massima: 28 N (20 mm dalla fianchetta)

Max. forza assiale):10N

Sotto-modelli

Lunghezza del corpo	Diametro della vite	Pistola	Lunghezza della vite
27 mm 30 mm 38 mm 42 mm 47 mm	3.5	0.696	20 ~ 1000 m
		1.2192
		2.44
		4
	4	2
	4.76	5.08
	5	2
		4
		8
		5.08
	5.56	4.8765

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:

Codatore	Freno	Casella di marcia	Fabbricazione

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
