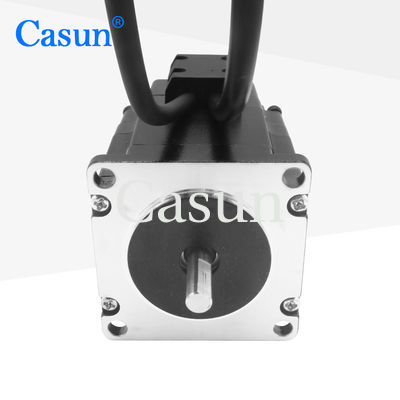

Motore del ciclo chiuso del NEMA 3A 23 di 1.2N.M con il servomotore facile del freno per CNC

Motore del ciclo chiuso del NEMA 3A 23 di 1.2N.M con il servomotore facile del freno per CNC

Marchio:	Casun
Numero di modello:	57SHD4406-20BQH
moq:	1 pz
Prezzo:	$21.54-$24.94
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Colore:

Nero

Corrente / fase:

3AMP

Coppia di mantenimento:

1.2N.m

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 38x29x18cm

Evidenziare:

3A motore del ciclo chiuso del NEMA 23

Motore del ciclo chiuso del NEMA 23 di 1.2N.M

NEMA 3A 23 di 1.2N.M

Descrizione di prodotto

Nema 23 motore passo a passo a circuito chiuso 1.2N.m 3A con codificatore con servomotore a freno facile per CNC

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	57 mm
Numero di fasi	Fase 2
Corrente nominale	3 Ampere
Torsione di tenuta	1.2N.m.
Resistenza	0.9 mm
Induttanza	4.5mH
Inerzia del rotore	260 g-cm2
Peso del motore	00,8 kg
Codificatore Pulso	1000
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Codatore

Tensione: 5 v

Output: A + A - B + B - Z + Z -

Curve di coppia

Sotto-modelli

Modello	Torsione di tenuta	Angolo di passo	Distanze	Tipo di pozzo	Corrente nominale
42SHD4950	0.13N.m.	10,8°	20 mm	D Flusso 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Flusso 20 mm	0.4A
42SHD0261	0.45N.m.	10,8°	40 mm	D Flusso 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Acciaio 24 mm	2.0A
42SHD4813	0.8N.m.	10,8°	60 mm	D Acciaio 24 mm	2.1A

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

Motore del ciclo chiuso del NEMA 3A 23 di 1.2N.M con il servomotore facile del freno per CNC 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
