400mN ha innestato il motore passo a passo 40mm 8.4V 0.7A del NEMA 17 del motore passo a passo

400mN ha innestato il motore passo a passo 40mm 8.4V 0.7A del NEMA 17 del motore passo a passo

Marchio:	Casun
Numero di modello:	42SHD0246-4G1
moq:	1 pz
Prezzo:	$20.32-$23.32
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

0.7a

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

40 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Evidenziare:

400mN ha innestato il NEMA 17 del motore passo a passo

0.7A motore passo a passo 40mm del NEMA 17

Motore passo a passo 40mm 8.4V del NEMA 17

Descrizione di prodotto

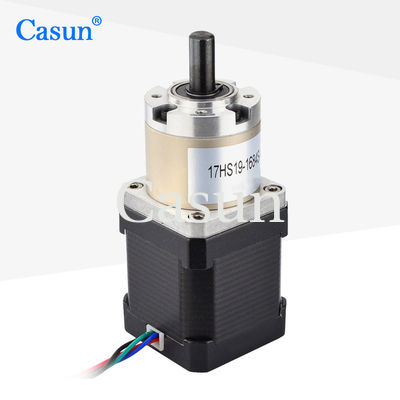

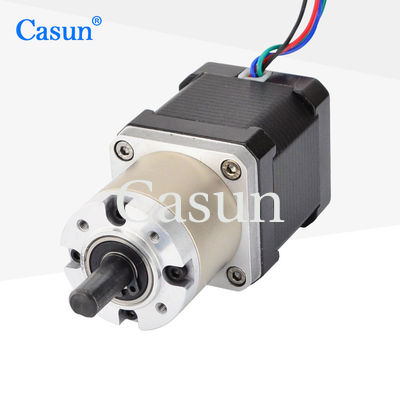

motore passo a passo a ingranaggi nema 17 8,4 V 0,7 A motore passo a passo 400 mN con cambio planetario

La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni.

Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata.

Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche:

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Settimo angelo.	10,8 °
Dimensione del telaio	42 mm
Numero di fasi	Fase 2
Corrente nominale	0.7A
Torsione di tenuta	400 mN.m.
Resistenza	12om
Induttanza	20 mH
Inerzia del rotore	57 g-cm2
Peso del motore	0.5 kg
Rapporto di riduzione degli ingranaggi	3.71:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo: 1,8°

Temperatura massima: massimo 80°C

Temperatura ambiente: da -20 °C a 50 °C

Temperatura di conservazione -20 °C-100 °C

Intervallo di umidità (%) : 85% o meno, non condensante

Isolamento da filo magnetico: Classe B 130°C

Risistenza isolante: 100 M Ohm a 500 VDC

Forza dielettrica: 500 VDC per 1 minuto

Casella degli ingranaggi

Materiale dell'alloggiamento:metallo
Cuscinetti di uscita: cuscinetti a sfera
Max.Radial Load ((12 mm dalla fianchetta): ≤ 80N
Max.Trasporto assiale dell'albero: ≤ 30N
Disegno radiale dell'albero (vicino alla flange): ≤ 0,06 mm
Disegno assiale dell'albero: ≤ 0,3 mm
Risposta negativa a zero carico:1.5°

Curve di coppia

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Raio	Efficienza
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Scarica

Se il nostro motore standard non puo' soddisfare le vostre esigenze,

Possiamo personalizzare il motore secondo le vostre esigenze

Il contenuto personalizzato include, a titolo esemplificativo, assi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, ecc.

Opzioni:
Codificatore. Freno. Casella di cambio.

400mN ha innestato il motore passo a passo 40mm 8.4V 0.7A del NEMA 17 del motore passo a passo 1

Si prega di fare clic su "Prendi una citazione." buttone qui sotto per dirci i vostri requisiti.
