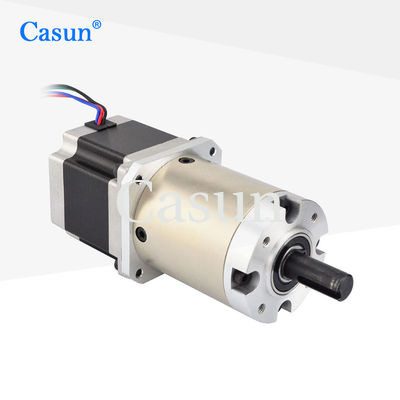

il NEMA 23 di 1.0N 1KG ha innestato il motore passo a passo per la macchina da stampa

il NEMA 23 di 1.0N 1KG ha innestato il motore passo a passo per la macchina da stampa

Marchio:	Casun
Numero di modello:	57SHD4408-15G
moq:	1 pz
Prezzo:	$28.76.38-$31.76
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

2.8Amp

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

54 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

1KG il NEMA 23 ha innestato il motore passo a passo

1.0N il NEMA 23 ha innestato il motore passo a passo

piccolo motore passo a passo innestato

Descrizione di prodotto

1.0N 1KG NEMA 23 Motore passo a passo a ingranaggi per macchine da stampa

Motore passo a passo con ingranaggi NEMA 23 1.0N 1KG motore passo a passo con cambio per apparecchiature mediche, macchine da stampa. La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni. Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata. Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche chiave

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	57 mm
Numero di fasi	Fase 2
Corrente nominale	2.8Amp
Torsione di tenuta	1.89N.m.
Resistenza	1.13Ω
Induttanza	50,6 mH
Inerzia del rotore	460 g-cm2
Peso del motore	10,4 kg
Rapporto di riduzione degli ingranaggi	15.3:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	26.8	80%
		51	70%
		71	70%
		99.5	70%
		139	70%

Disponibili soluzioni personalizzate

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, fili di piombo con requisiti speciali, connettori, e altro ancora.

Opzioni disponibili

Codatore

Freno

Casella di marcia

Fabbricazione

Ottenere una citazione
