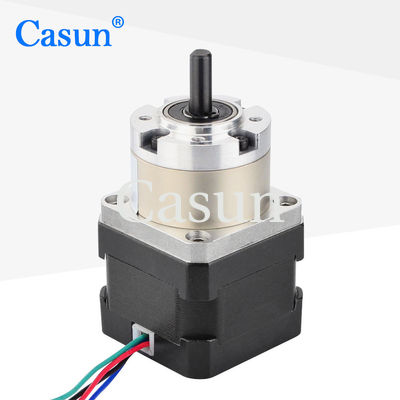

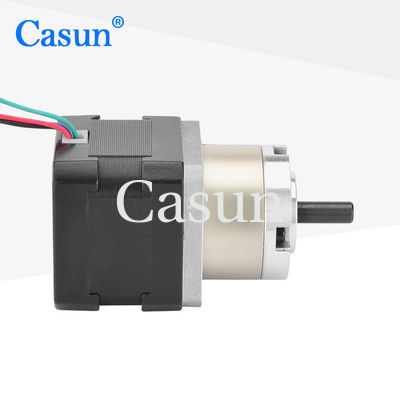

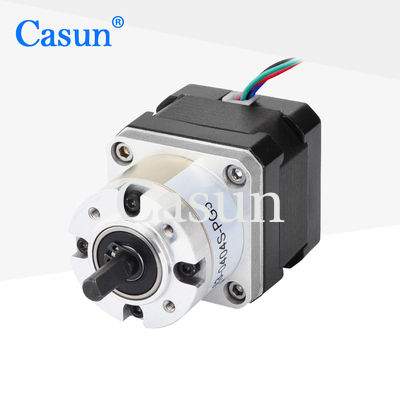

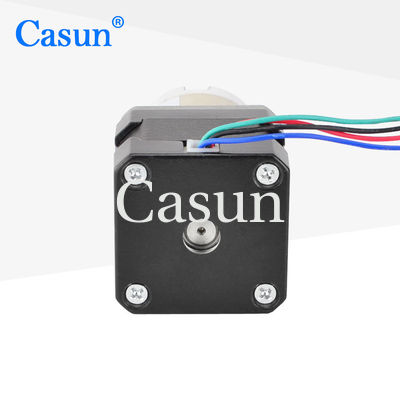

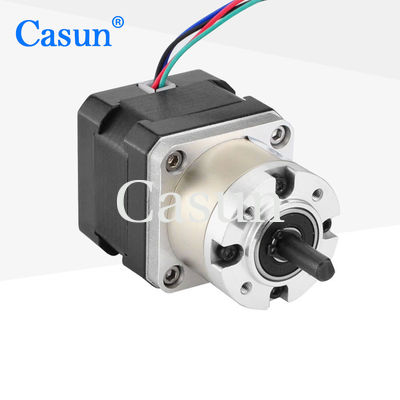

motore passo a passo ibrido innestato di Casun del motore passo a passo del NEMA 17 di 48mm

motore passo a passo ibrido innestato di Casun del motore passo a passo del NEMA 17 di 48mm

Marchio:	Casun
Numero di modello:	42SHD4419-5G
moq:	1 pz
Prezzo:	$24.8-$27.8
Condizioni di pagamento:	D/a, t/t, l/c, d/p
Capacità di fornitura:	40000+PCS+Mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

CE,ROHS,ISO

Corrente / fase:

1.68Amp

Nome del prodotto:

motore passo a passo con innestato

Lunghezza del motore:

48 mm

Personalizzato:

Il motore può essere progettato e prodotto su richiesta personalizzata.

Imballaggi particolari:

Cartone: 36x29x14 cm

Capacità di alimentazione:

40000+PCS+Mese

Evidenziare:

Motore passo a passo innestato 440mN

il NEMA 17 di 48mm ha innestato il motore passo a passo

Motore passo a passo ibrido di Casun

Descrizione di prodotto

48 mm NEMA 17 motore passo passo a marcia Casun motore passo passo ibrido

Motore passo a passo a decelerazione 440mN 0,5 kg NEMA17 motore passo a passo a ingranaggi 42mmx42mm per strumenti chimici e altre industrie. La serie di motori stepper ibridi da 42 mm offre una potente coppia di tenuta in una varietà di dimensioni. Utilizzare con un driver micro-stepping per ridurre le vibrazioni e ottenere una risoluzione di passo più elevata. Scegli una versione di base o richiedi la tua configurazione personalizzata.

Caratteristiche

Disponibili versioni bipolari o unipolari
Costruzione a passo ibrido
Disponibile in versioni a singolo o doppio albero
Omologazione CE e RoHS
Personalizzazioni su richiesta

Dimensioni

Specifiche del motore

Angolo di passo	10,8°
Dimensione del fotogramma	42 mm
Numero di fasi	Fase 2
Corrente nominale	1.68Amp
Torsione di tenuta	440 mNm
Resistenza	1.65Ω
Induttanza	20,8 mH
Inerzia del rotore	38 g-cm2
Peso del motore	0.5 kg
Rapporto di riduzione degli ingranaggi	5.18:1
Connessione	Bipolare

Specificativi di funzionamento

Motore

Angolo di passo	10,8°
Temperatura massima	80°C massimo
Temperatura ambiente	-20°C a 50°C
Temperatura di conservazione	-20°C a 100°C
Intervallo di umidità	di tenore, in peso, di acciaio o di calcio inferiore o uguale a 85%
Isolamento da filo magnetico	Classe B 130°C
Resistenza all'isolamento	100 M Ohm a 500 VDC
Forza dielettrica	500 VDC per 1 minuto

Casella degli ingranaggi

Materiale per le abitazioni	Metalli
Cuscinetto all'uscita	Apparecchi per la produzione di pneumatici
Massimo carico radiale (12 mm dalla flange)	≤ 80N
Max. carico assiale dell'albero	≤ 30N
Gioco radiale dell'albero (vicino alla flangia)	≤ 0,06 mm
Gioco assiale dell'albero	≤ 0,3 mm
Risposta negativa a zero carico	1.5°

Sotto-modelli

Lunghezza del motore	Lunghezza della scatola di cambio	Rapporto	Efficienza
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
26.8	42.7 mm	51	70%
71		99.5
139

Disponibili soluzioni personalizzate

Se il nostro motore standard non può soddisfare le vostre esigenze, possiamo personalizzare il motore secondo le vostre esigenze. Contenuti personalizzati includono ma non sono limitati a pozzi speciali, parametri di avvolgimento, dimensioni di installazione, Cavi a piombo con requisiti speciali, connettori, ecc.

Opzioni

Codatore

Freno

Casella di marcia

Fabbricazione
